12 Çekirdekli mi, 24 Çekirdekli mi yoksa 48 Çekirdekli mi? Fiber Optik Terminal Kutusunun Kapasitesi Nasıl Belirlenir?

İdeal kapasiteyi belirlemek için Fiber Optik Terminal Kutusu (FOTB) , lif sayısını eşleştirmeniz gerekir; 12 çekirdekli, 24 çekirdekli veya 48 çekirdekli —mevcut aktif abone yoğunluğunuza kadar %20-30 büyüme marjı gelecekteki genişleme için. Doğru kapasitenin seçilmesi, yüksek başlangıç ​​sermaye harcamalarının fazla tedarikten kaynaklanmasını önler ve yetersiz tedarikten kaynaklanan teknik darboğazları ortadan kaldırır.

Fiber Optik Terminal Kutusu Kapasitesini birnlamak

Fiber Optik Terminal Kutusu kapasitesi birimin sonlveırabileceği, birleştirebileceği ve son kullanıcılara dağıtabileceği maksimum fiber çekirdeği sayısını ifade eder. Bu fiziksel sınır, adaptör bağlantı noktalarının (SC, LC veya FC) sayısı ve ekleme tepsileri ve kablo yönetimi için mevcut dahili alan ile tanımlanır.

Modern olarak FTTH (Eve Kadar Fiber) and FTTB (Binaya Kadar Fiber) Dağıtımlarda terminal kutusu, dağıtım kablosu ile müşterinin tesislerine giden saplama kabloları arasında köprü görevi görür. bir 12 çekirdekli Fiber Optik Terminal Kutusu genellikle küçük yerleşim kümeleri için kullanılırken, 48 çekirdekli modeller yüksek yoğunluklu apartman blokları veya ticari merkezler için standarttır. Seçtiğiniz kapasite, ağınızın ölçeklenebilirliğini ve bakım verimliliğini belirler.

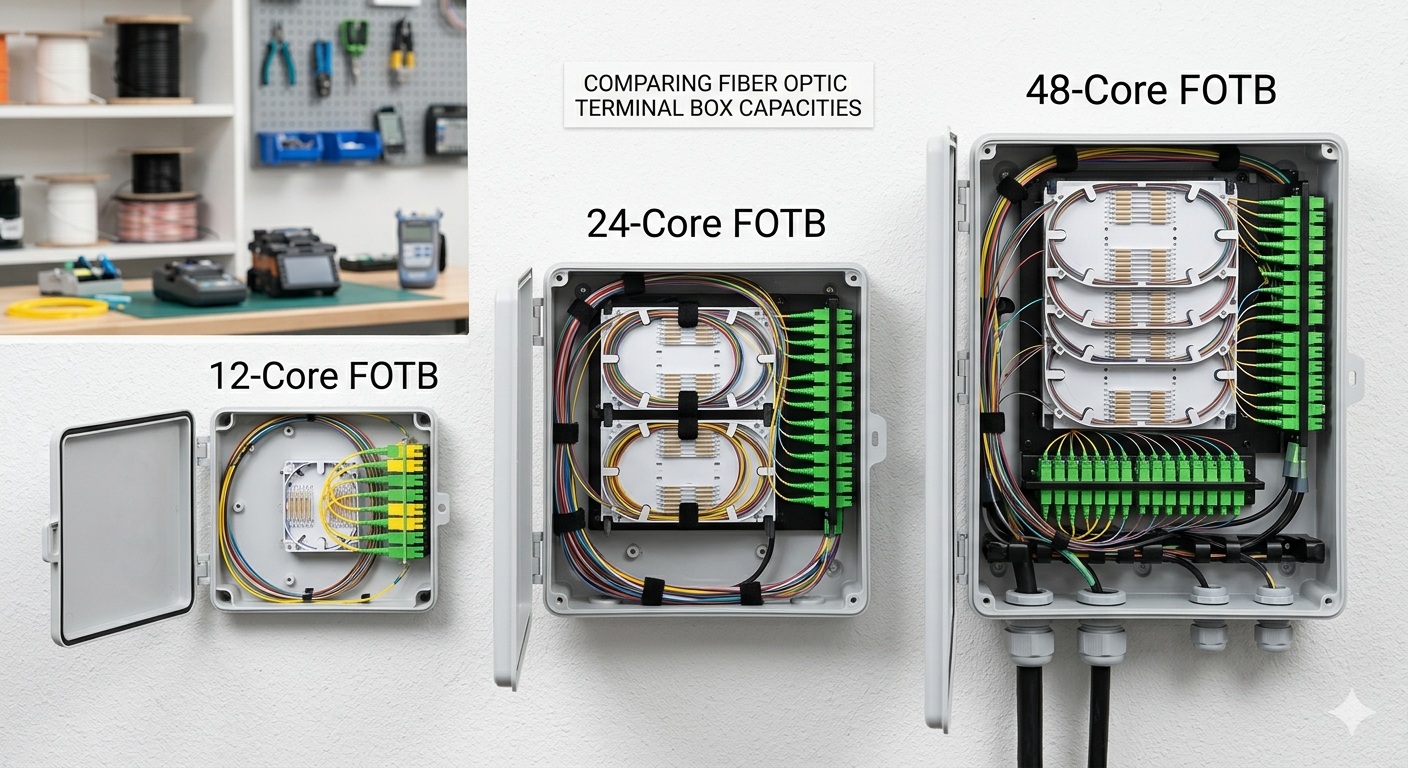

12 Çekirdekli, 24 Çekirdekli ve 48 Çekirdekli Karşılaştırmalı Bir Analiz

Bu kapasiteler arasındaki temel fark, bağlantı noktası yoğunluğu ve mekansal ayak izi abone başına dağıtım maliyetini doğrudan etkiler. Bu seçenekler arasında seçim yapmak, mekansal kısıtlamalar ile fiber hizmetlerinizin tahmini kullanım oranı arasında bir denge gerektirir.

Fiber Optik Terminal Kutusu Kapasitesinin Belirlenmesinde Temel Faktörler

Abone yoğunluğu terminal kutunuz için gerekli kapasiteyi hesaplarken en kritik ölçümdür. Önerilen kurulum noktasının 50 metre yarıçapındaki toplam hane veya ofis sayısını belirlemek için bir saha araştırması yapmalısınız.

1. Mevcut ve Gelecekteki Abonelik Oranları

Her zaman yükle %25 daha fazla kapasite Organik ağ büyümesini hesaba katmak için mevcut "sıcak potansiyel müşterilerinizin" önerdiğinden daha fazla. Bugün ilgilenen 10 müşteriniz varsa, 12 çekirdekli Fiber Optik Terminal Kutusu Yeterli görünebilir, ancak hataya veya gelecekteki komşuların kaydolmasına sıfır yer bırakır. Bu senaryoda, bir 24 çekirdekli kutu çok daha güvenli bir tampon sağlar.

2. Fiber Konektör Türü (SC ve LC)

Kullanma LC Çift Yönlü adaptörler karşılaştırıldığında standart bir terminal kutusunun kapladığı alanı etkili bir şekilde iki katına çıkarabilir SC adaptörleri . Fiziksel kurulum alanınız sınırlıysa (örneğin, sıkışık bir tesisat dolabı), LC konektörlerine geçerek 24 çekirdek boyutunda bir kutuda 48 çekirdek yoğunluğuna ulaşabilirsiniz.

3. Ağ Mimarisi (P2P ve PON)

Pasif Optik Ağ (PON) mimariler genellikle içinde ayırıcılar kullanır Fiber Optik Terminal Kutusu Bu, iç alan gereksinimini önemli ölçüde değiştirir. Kutunun içine 1:16 PLC ayırıcı yerleştiriyorsanız, 24 çekirdekli kutu Giriş fiberini, ayırıcı modülü ve 16 çıkış düşürme kablosunu aşmadan yönetmek için önerilen minimum boyuttur. fiber bükülme yarıçapı .

24 Çekirdekli Fiber Optik Terminal Kutusu Neden "En İyi Nokta"?

24 çekirdek kapasitesi Banliyö ve kentsel ortamlar için donanım maliyeti ile kurulum çok yönlülüğü arasındaki en iyi dengeyi sunar. Ayırıcıları barındıracak kadar büyük ve önemli bir büyüme potansiyeli sağlayacak kadar büyük, ancak aşırı rüzgar direnci olmadan elektrik direklerine monte edilebilecek kadar da küçük.

• Maliyet Verimliliği: price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Operasyonel Basitlik: Teknisyenler çoğu konut bloğu için tek bir kutu tipi üzerinde standartlaşarak çeşitli yedek parça envanterine olan ihtiyacı azaltabilir.
• Bölme Esnekliği: A 24 çekirdekli kutu kablo gevşekliği için geniş alana sahip iki adet 1:8 ayırıcıyı veya bir 1:16 ayırıcıyı kolayca barındırabilir.

Yüksek Kapasiteli Kutuların (48 Çekirdek ve Üzeri) Teknik Zorlukları

Kablo yönetimi Fiber sayısı 48 çekirdeğe ve üstüne çıktıkça katlanarak daha da zorlaşıyor. Yüksek yoğunlukta hatalı yönlendirme Fiber Optik Terminal Kutusu düzinelerce müşterinin sinyalini aynı anda bozabilecek makro bükülme kayıplarına yol açar.

Dağıtım sırasında 48 çekirdekli kutular , ünitenin özelliklerinden emin olun:

• Bağımsız Ekleme Tepsileri: Farklı elyaf demetlerini izole etmek için en az dört ayrı tepsi.
• Şeffaf Etiketleme Sistemleri: Bakım sırasında teknisyen hatalarını önlemek için her bağlantı noktası için entegre kimlik kartları.
• Sağlam Kablo Giriş Rakorları: ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the IP65 veya IP67 su geçirmezlik derecesi .

Gerçek Dünya Senaryosu: 30 Üniteli Bir Daire İçin Kapasite Seçimi

30 konutlu bir bina için 48 çekirdekli Fiber Optik Terminal Kutusu %100 hizmet kullanılabilirliğini ve geleceğe hazırlığı garantilemek için tek mantıklı seçimdir. bir süre 24 çekirdekli kutu Daha ucuzdur, 6 üniteyi servis olanağından mahrum bırakır, daha sonra ikinci bir kurulum gerektirir ve bu da başlangıçtaki tasarrufun üç katına mal olur.

Sıkça Sorulan Sorular (SSS)

Daha sonra 12 çekirdekli bir kutuyu 24 çekirdekli bir kutuya yükseltebilir miyim?

Hayır, Fiber Optik Terminal Kutusu kapasitesi genellikle fiziksel kasa ve adaptör paneliyle sabitlenir. Yükseltme, tüm kutunun değiştirilmesini ve mevcut tüm bağlantıların yeniden eklenmesini gerektirir; bu da önemli hizmet kesintilerine neden olur. Başlangıçtan itibaren biraz fazla tedarik yapmak her zaman daha iyidir.

Fiber sayısı kutunun IP derecesini etkiler mi?

Dolaylı olarak evet. Olarak çekirdek sayısı artar , saplama kabloları için çıkış portlarının sayısı artar. Eğer Fiber Optik Terminal Kutusu 48 ayrı kablo için yüksek kaliteli yalıtım malzemeleriyle tasarlanmamıştır; daha az açıklığa sahip 12 damarlı daha küçük bir kutuya göre nem girişine daha yatkındır.

48 çekirdekli bir kutuda LC konektörlerini kullanmanın etkisi nedir?

Kullanma LC Dubleks konnektörler Genellikle 24 SC konektörüne ayrılan fiziksel alanda 48 çekirdek elde etmenize olanak tanır. Bu, duvar alanının önemli olduğu veri merkezleri veya kalabalık telekomünikasyon odaları için ideal bir "Yüksek Yoğunluklu" çözümdür.

Fiber Optik Terminal Kutunuzu Seçmek İçin Son Kontrol Listesi

Satın alma işleminizi tamamlamadan önce, emin olmak için bu kontrol listesini kullanın. Fiber Optik Terminal Kutusu kapasitesi proje gereksinimlerinize mükemmel şekilde uyum sağlar:

• Toplam Potansiyel Abone Sayısı: Mümkün olan her bağlantı noktasını sayın.
• Genişletme Arabelleği: Toplam sayınıza %20 ekleyin.
• Ayırıcı Gereksinimleri: PON kullanılıyorsa kutunun PLC ayırıcılar için özel yuvalara sahip olduğundan emin olun.
• Çevre: Direğe veya duvara montaj için dış mekana uygun (IP65) kutuları seçin.
• Elyaf Türü: Dahili pigtailleri (G.652D veya G.657A) dağıtım kablonuzla eşleştirin.

Özet: Belirleniyor Fiber Optik Terminal Kutusu kapasitesi maliyet ve geleceğe hazırlık arasında bir dengedir. iken 12 çekirdekli kutular Kırsal ihtiyaçlara hizmet etmek ve 48 çekirdekli kutular kentsel yoğunluğun üstesinden gelmek, 24 çekirdekli Fiber Optik Terminal Kutusu Esnekliği ve verimli kablo yönetimi sayesinde çoğu FTTH dağıtımı için endüstri standardı olmaya devam ediyor.
