Fiber Optik Kablolar Hakkında Bilmeniz Gereken Her Şey

Günümüzün son derece bağlantılı dünyasında hızlı, istikrarlı internet bağlantıları iş ve yaşamın vazgeçilmez bir parçası haline geldi. Modern iletişim ağlarının çekirdeği olarak, fiber optik kablolar olağanüstü performanslarıyla veri aktarımında devrim yarattı. Ancak çoğu kişi için teknik jargonla dolu, büyük ölçüde yabancı bir alan olmaya devam ediyorlar.

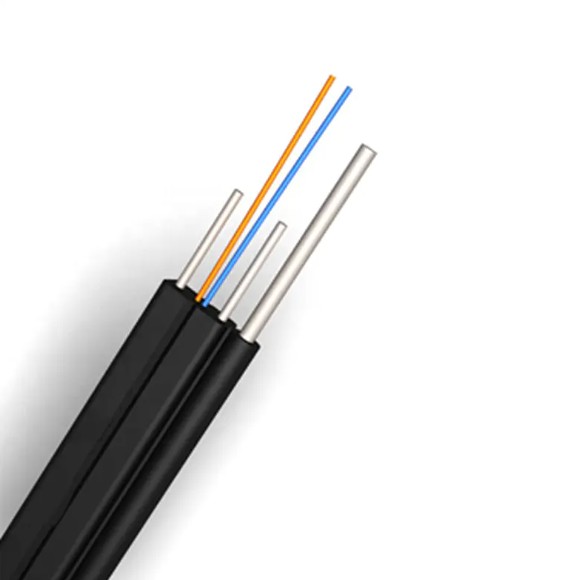

Fiber optik kablo nedir?

Fiber optik kablo, verileri iletmek için ışık sinyallerini kullanan bir ağ ortamıdır. Bilgiyi iletmek için elektrik sinyallerini kullanan geleneksel bakır kabloların aksine, optik fiberin çekirdeği yüksek saflıkta cam veya plastik filamentlerden oluşur. Bu fiberler verileri ışık darbeleri şeklinde taşır. Fiziksel prensibine dayanarak toplam iç yansıma optik sinyaller fiber çekirdek içinde yüksek hızlarda yayılır ve büküldüklerinde bile kolayca sızmalarını önler.

Tipik yapı

Tipik bir fiber optik kablo tipik olarak aşağıdakilerden oluşur:

Bu çok katmanlı yapı, fiber optik kablolara yüksek hız, geniş bant genişliği, düşük zayıflama, elektromanyetik girişime karşı dayanıklılık ve uzun mesafe iletim gibi avantajlar sağlar.

Fiber Optik Kablo Çeşitleri

Işığın fiberde nasıl yayıldığına bağlı olarak fiber optik kablolar iki ana kategoriye ayrılabilir:

Tek Modlu Fiber Kablo (SMF)

Fiber çekirdek çapı son derece küçüktür (yaklaşık 9 mikron) ve ışık tek bir düz modda yayılarak minimum dağılım ve bozulma sağlar. Bu, onu onlarca, hatta yüzlerce kilometrelik uzun mesafeli iletim için uygun hale getirir. Telekomünikasyon omurga ağlarında, metropol alan ağlarında ve denizaltı iletişim sistemlerinde yaygın olarak kullanılır.

Çok Modlu Fiber Optik Kablo (MMF)

Fiber çekirdek daha kalındır (50 veya 62,5 mikron), ışığın birden fazla yol boyunca yayılmasına izin verir. Bu, onu nispeten ucuz hale getirir ve veri merkezleri, yerel alan ağları ve bina içi kablolama gibi kısa mesafeli, yüksek bant genişliğine sahip iletim için uygundur. Ancak modal dağılımdan dolayı iletim mesafesi ve bant genişliği tek modlu fibere göre sınırlıdır.

Fiber Optik Kablo Konnektörleri

Fiber optik kabloları anahtarlara, yönlendiricilere veya diğer cihazlara bağlamak için özel fiber optik konektörler ve adaptörler gereklidir. Bu konektörler, düzgün optik sinyal iletimi sağlamak için fiber uçlarını hassas bir şekilde hizalar.

SC Konektörleri

SC konektörü (Abone Konektörü), en yaygın kullanılan fiber optik konektörlerden biridir. İtmeli-çekmeli geçmeli tasarıma sahip kare plastik bir muhafazaya sahiptir ve kurulumu ve sökmeyi kolaylaştırır. Avantajları arasında düşük ekleme kaybı, yüksek geri dönüş kaybı ve istikrarlı ve güvenilir performans yer alır.

SC Fiber Optik Adaptörler

SC fiber optik adaptör, iki SC konnektörünü bağlamak için önemli bir bileşendir. Tipik olarak, iki SC konektörünün fiber çekirdeklerini hassas bir şekilde hizalayarak optik bağlantıya izin veren dahili seramik manşonlu kare plastik bir kutudur. Adaptörler simpleks (bir fiberi bağlayan) veya dubleks (iki fiberi bağlayan) olarak mevcuttur.

LC Konektörü

LC konektörü (Lucent Konektörü), yüksek yoğunluklu kablolama ortamları için tercih edilen seçimdir. SC konektörünün yarısı kadar olan kompakt boyutu, aynı alanda daha fazla fiber konektörü barındırmasına olanak tanır. LC konnektörleri ayrıca iterek-çekerek geçmeli tasarım kullanır. Kompakt tasarımları ve mükemmel performansları nedeniyle veri merkezleri ve bağlantı panelleri gibi alanın kısıtlı olduğu ortamlarda yaygın olarak kullanılırlar.

LC Fiber Optik Adaptör

LC fiber optik adaptör de kompakttır ve iki LC konnektörünü bağlamak için kullanılır. Tipik olarak çift yönlü bir tasarım olup, yüksek yoğunluklu bir fiber bağlantı çözümü sağlar ve kabin alanından önemli ölçüde tasarruf sağlar.

FC Konektörü

FC konektörü (Yüksük Konektörü) dişli bir bağlantıya sahiptir. Kullanıcılar konektörü sıkmak için döndürerek titreşime veya yüksek darbeye maruz kalan ortamlarda bile çok sağlam bir bağlantı sağlar. FC konektörleri genellikle telekomünikasyon ekipmanlarında, endüstriyel kontrol sistemlerinde ve hassas cihazlarda bulunur.

FC Fiber Optik Adaptör

FC fiber optik adaptör ayrıca, FC konektörü için sağlam bir bağlantı platformu sağlayan dişli bir bağlantı kullanır ve zorlu ortamlarda bile istikrarlı optik sinyal iletimi sağlar.

ST Konektörü

ST konnektörü (Düz Uç), şekli olarak BNC konnektörüne benzer, bayonet kilitleme mekanizmasına sahip bir konnektördür. Yerine kilitlenmesi için bir bükülme gerekiyor ve bir zamanlar fiber optik ağlarda çok popüler bir konnektör türüydü. Bununla birlikte, SC ve LC konektörlerine göre daha büyük boyutu ve daha az kullanışlı kilitleme mekanizması nedeniyle, ST konektörleri yeni ağ kurulumlarında kademeli olarak kullanımdan kaldırılmıştır, ancak bazı eski ekipman ve ağlarda hala bulunabilmektedirler.

ST Fiber Optik Adaptör

ST fiber optik adaptörler iki ST konektörünü bağlar. Bayonet kilitleme tasarımları güvenli bir bağlantı sağlar ve eski LAN ekipmanlarında yaygın olarak kullanılır.

Fiber optik kablo üstün performansıyla modern iletişim ağlarının vazgeçilmez bir bileşeni haline gelmiştir. İster kurumsal bir ağ planlıyor, ister bir veri merkezi oluşturuyor olun, ister yalnızca iletişim teknolojisiyle ilgileniyor olun, fiber optik kabloların farklı türlerini, yapılarını ve bağlantı yöntemlerini anlamak, bu güçlü teknolojiyi daha iyi anlamanıza ve kullanmanıza yardımcı olacak ve dijital yaşamlarımız için sağlam bir temel sağlayacaktır.
