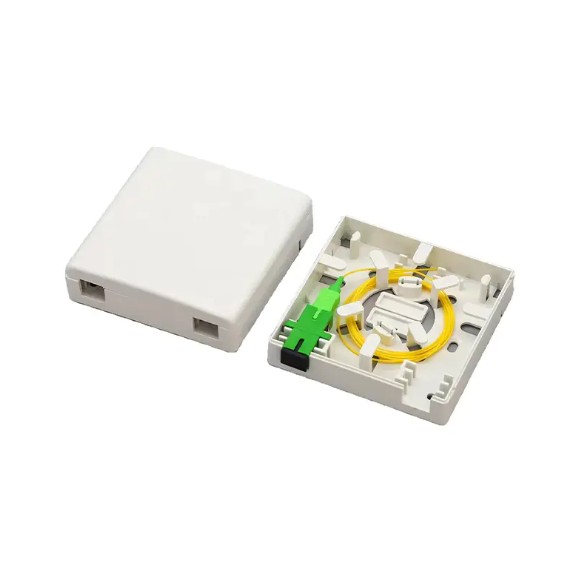

Fiber optik dağıtım kutusu (FDB), fiber optik iletişim ağlarında önemli bir cihazdır. Binalara veya kullanıcı terminallerine giren optik kablolar için güvenli, merkezi bir yönetim noktası sağlar. Büyük ölçekli endüstriyel projeler, veri merkezleri veya eve kadar fiber (FTTH) çözümleri için FDB'nin doğru kullanımı, istikrarlı optik sinyal iletimini sağlamak ve ağ bakım verimliliğini artırmak için çok önemlidir.
Fiber Optik Dağıtım Kutusunun Temel İşlevleri ve Yapısı
Bir cihazın temel işlevleri fiber optik patch paneller Optik kabloların güvenliğini sağlamak, korumak, birleştirmek, sonlandırmak ve dağıtmak. Tipik olarak bir kutu muhafazası, bir dahili fiber optik konektör paneli, bir ekleme tepsisi, bir fiber depolama aygıtı ve kablo bağlantı elemanlarından oluşur. Bu bileşenleri anlamak, daha iyi çalıştırma ve bakımı kolaylaştıracaktır:
- Kablo Girişi ve Armatür: Optik kabloları dağıtım kutusuna girerken mekanik hasarlardan korur ve hareket etmelerini önleyecek şekilde sabitler.
- Fiber Ekleme ve Depolama: Fiber ekleme için temiz ve güvenli bir alan sağlar. Birleştirilen fiberler daha sonra sarılır ve fiber konektörlerini korumak için ekleme tepsisinde saklanır.
- Fiber optik yama ve bağlantı: Harici fiber optik ekipmanlara (fiber optik anahtarlar ve alıcı-vericiler gibi) bağlantılar kurmak için adaptörleri (SC ve LC kabloları gibi) kullanarak eklenmiş fiber çekirdeklerini yama kablolarına bağlayın. "Yama"nın anlamı budur.
Fiber Optik Bağlantı Kutusunu Doğru Kullanma Adımları
1. Kurulum ve Sabitleme
Fiber optik bağlantı kutusu, iletişim odası, ekipman odası veya koridor duvarı gibi kuru, temiz ve kolayca erişilebilen bir yere kurulmalıdır.
- Yer Seçimi: Ortam sıcaklığının ve nemin ekipman gereksinimlerini karşıladığından emin olun ve çalışma ve gelecekte genişleme için yeterli alana izin verin.
- Güvenliği sağlama: Bağlantı kutusunu genişletme vidaları gibi bağlantı elemanları kullanarak duvara veya rafa sabitleyin. Kutuyu düz tutun.
2. Kablo Girişi ve Sabitleme
- Sıyırma: Fiber optik kabloyu gerektiği gibi soyun ve ekleme alanına giriş için uygun bir uzunluk bırakın.
- Güvenli: Gerilime dayanmak ve optik fiberi gerilimden korumak için fiber optik kablonun takviye çekirdeğini ve dış kılıfını mahfaza içinde sabitlemek için kablo kelepçeleri veya kablo bağları kullanın.
3. Fiber Ekleme ve Sarma
- Elyaf Çekirdeğinin Hazırlanması: Optik kablonun çıplak fiber çekirdeğini ve pigtailin çıplak fiber çekirdeğini hazırlayın. Pigtailin bir ucunda birleştirme için çıplak fiber bulunur; diğer ucunda panele takmak için bir konektör bulunur.
- Ekleme: Ekleme kayıplarını en aza indirmek amacıyla hassas birleştirme gerçekleştirmek için bir fiber füzyon birleştirici kullanın.
- Saklama ve Koruma: Birleştirilmiş ek yerini ısıyla büzüşen boruyla koruyun ve bir ek yeri tepsisine düzgünce sarın. Artan fiber kayıplarını önlemek için, sarma sırasında fiberin bükülme yarıçapı, fiber üreticisi tarafından belirtilen minimum değerden, genellikle 40 mm'den az olmamalıdır.
4. Kablolama ve Bağlantı
- Ekleme: Füzyon eklenmiş fiber örgü üzerindeki konektörü (SC konektörü gibi) fiber optik bağlantı paneli üzerindeki adaptöre takın.
- Yama Kablosu Bağlantısı: Paneldeki adaptörü harici iletişim ekipmanına bağlamak için fiber optik ara kabloları kullanın. Bağlantı kablosu modelinin adaptör tipiyle eşleştiğinden emin olun.
Fiber Optik Bağlantı Paneli Kullanımını Optimize Etmek İçin Yönetim İpuçları
Verimli fiber optik patch paneller yönetim, ağ arıza oranlarını ve bakım maliyetlerini önemli ölçüde azaltabilir.
- Etiketlemeyi Temizle: Her bir fiberi, bağlantı noktasını ve bağlantı kablosunu, başlangıç ve bitiş noktalarının yanı sıra amacını ("yukarı bağlantı" veya "kullanıcı erişimi" gibi) belirterek açıkça etiketleyin.
- Kablo Yönetimi: Çapraz bağlanmayı ve dolaşmayı önlemek ve düzgün hava akışı sağlamak amacıyla, fiber optik bağlantı kablolarını ve depolanan fiberleri mahfaza içinde düzgün bir şekilde paketlemek için kablo bağları veya kablo klipsleri kullanın.
- Düzenli Denetim: Toz ve nem olmadığından ve tüm bağlantıların sağlam ve güvenilir olduğundan emin olmak için bağlantı panelinin içini düzenli olarak inceleyin. Gerektiğinde optik sinyal gücünü kontrol etmek için bir optik güç ölçer kullanın.
Fiber optik patch paneller, optik kablo hatlarını ve terminal ekipmanını birbirine bağlayan bir köprü görevi görür. Kullanımlarının ve yönetiminin kalitesi, tüm fiber optik iletişim ağının performansını doğrudan belirler. Standartlaştırılmış kurulum süreçleri ve geliştirilmiş yönetim sayesinde, fiber optik ağın güvenilirliği ve iletim verimliliği en üst düzeye çıkarılabilir ve kullanıcılara istikrarlı ve yüksek hızlı bir veri iletim deneyimi sağlanır.
