Fiber optik PLC ayırıcı nedir?

bir fiber optik PLC ayırıcı giriş optik sinyallerini birden fazla çıkış bağlantı noktasına eşit olarak dağıtmak veya birden fazla optik sinyali tek bir çıkış bağlantı noktasında birleştirmek için kullanılan, düzlemsel optik dalga kılavuzu teknolojisine dayanan pasif bir optik cihazdır. Fiber optik iletişim sistemlerinde özellikle GPON, EPON ve XGS-PON gibi pasif optik ağ (PON) sistemlerinde yaygın olarak kullanılmaktadır.

Fiber optik PLC ayırıcının çalışma prensibi, silika cam alt tabaka üzerinde dalga kılavuzları üreten ve optik sinyallerin hassas bir optik birleştirme işlemi yoluyla dönüştürülmesini gerçekleştiren fotolitografi teknolojisine dayanmaktadır. Temel bileşenleri bir giriş fiber dizisini, bir düzlemsel ışık dalgası çipini ve bir çıkış fiber dizisini içerir. Düşük ekleme kaybı, düşük yansıma kaybı, tutarlılık ve yüksek iletim parametresi bütünlüğü dahil en iyi iletim özelliklerini sağlamak için üç parçanın tümü çok hassas bir şekilde hizalanmalıdır.

bir fiber optic PLC splitter is a passive optical device based on planar optical waveguide (PLC) technology, which is widely used in optical fiber communication systems. Its technical features are mainly reflected in the following aspects:

Geniş çalışma dalga boyu aralığı: Fiber optik PLC ayırıcıların çalışma dalga boyu aralığı genellikle 1260nm ile 1650nm arasındadır; bu, FTTH (eve kadar fiber), PON (pasif optik ağ) ve diğer sistemler dahil olmak üzere çoğu fiber optik iletişim uygulamasının ihtiyaçlarını karşılar. Bu geniş dalga boyu aralığı, PLC ayırıcıların farklı türdeki fiber optik iletim ihtiyaçlarına uyum sağlamasını sağlayarak çeşitli uygulama senaryolarında uygulanabilirliğini artırır.

Yüksek güvenilirlik: PLC ayırıcılar yarı iletken işlemler kullanılarak üretilir ve yüksek stabilite ve güvenilirliğe sahiptir. Bu, uzun süre istikrarlı performansı koruyabilecekleri ve çevresel değişikliklerden kolayca etkilenmeyecekleri anlamına gelir. Örneğin, çalışma sıcaklığı aralığı genellikle -40°C ila 85°C arasındadır ve bu da onların çeşitli iklim koşullarında normal şekilde çalışmasına olanak tanır. Ek olarak, PLC ayırıcıların yapısal tasarımı onlara yüksek mekanik mukavemet ve dayanıklılık kazandırır ve belirli fiziksel şoklara ve titreşimlere dayanabilir.

Kompakt tasarım: fiber optik PLC ayırıcı boyutu küçüktür ve çeşitli ağ cihazlarına entegrasyonu kolaydır. Bu kompakt tasarım yalnızca yerden tasarruf sağlamakla kalmaz, aynı zamanda kurulum ve bakım sürecini de kolaylaştırır. Örneğin, bazı PLC ayırıcılar yalnızca 40×4×4mm ila 60×12×4mm boyutlarında olup, alanın kısıtlı olduğu ortamlarda kullanıma çok uygundur. Bu tasarım özelliği, PLC ayırıcıların FTTH sistemlerinde, CATV bağlantılarında ve optik sinyal dağıtımında yaygın olarak kullanılmasını sağlar.

Düşük ekleme kaybı: PLC ayırıcılar, tüm kanallarda tutarlı olarak düşük ekleme kaybını korur; bu, optik sinyal iletiminin verimliliğini sağlamak için gereklidir. Ekleme kaybı, ayırıcıdan geçerken optik sinyallerin kaybının derecesini ifade eder. Düşük ekleme kaybı, her çıkış bağlantı noktasına daha fazla optik sinyalin etkili bir şekilde dağıtılabileceği anlamına gelir. Örneğin, bazı PLC ayırıcıların ekleme kaybı 7,0dB (1N ayırıcı) veya 7,6dB (2N ayırıcı) kadar düşük olabilir, bu da onların yüksek bant genişliği gereksinimleri olan uygulamalarda iyi performans göstermesini sağlar.

İyi kanallar arası tekdüzelik: birn important feature of PLC splitters is their good inter-channel uniformity, that is, the optical power distribution of each channel is very uniform. This uniformity ensures that the optical signal strength of all output ports is almost the same, thereby avoiding the problem of affecting overall performance due to excessive power in some channels. For example, the maximum channel uniformity of some PLC splitters can reach 0.8dB (1N splitter) or 1.0dB (2N splitter), which provides high flexibility and reliability in practical applications.

Hangi alanlar olabilir fiber optik PLC ayırıcıs başvurulacak mı?
Fiber optik PLC ayırıcılar, düzlemsel ışık dalgası kılavuzu (PLC) teknolojisine dayanan pasif optik cihazlardır. Modern iletişim sistemlerinde yaygın olarak kullanılırlar. Ana işlevleri, giriş optik sinyallerini birden fazla çıkış portuna eşit olarak dağıtmak veya birden fazla giriş sinyalini tek bir çıkış sinyalinde birleştirmektir. Bu teknoloji birçok önemli alanda önemli bir rol oynamaktadır. Aşağıda farklı alanlardaki spesifik uygulamaları verilmiştir:

1. FTTH (Eve Kadar Fiber):
FTTH ağlarında, optik sinyallerin dallanmasını ve dağıtımını gerçekleştirmek için merkezi ofis (OLT) ve terminal cihazlarını (ev yönlendiricileri, set üstü kutular vb.) bağlamak için PLC ayırıcılar kullanılır. PLC ayırıcılar, bir optik fiberin sinyalini birden fazla kullanıcı ucuna dağıtarak, kullanılan optik fiber miktarını önemli ölçüde azaltır, dağıtım maliyetlerini azaltır ve ağın esnekliğini ve ölçeklenebilirliğini geliştirir.

2.PON ağı:
GPON, EPON ve XGS-PON gibi pasif optik ağ (PON) sistemlerinde PLC ayırıcı, optik hat terminalini (OLT) ve optik ağ ünitesini (ONU) bağlayan önemli bir bileşendir. Tek bir optik fiberin herhangi bir aktif ekipman kullanmadan birden fazla kullanıcıya hizmet vermesine olanak tanır, böylece sistemin karmaşıklığı ve bakım maliyeti azalır. Ayrıca PLC ayırıcı, büyük ölçekli kullanıcı erişiminin ihtiyaçlarını karşılamak için PON ağında yüksek bölünme oranını (1:64 veya 1:128 gibi) de destekler.

3. Kablo TV (CATV) sistemi:
Kablolu TV sisteminde, giriş TV sinyalini birden fazla ev kullanıcısına eşit olarak dağıtmak için PLC ayırıcı kullanılır. PLC ayırıcı, tek bir fiber optik sinyali birden fazla çıkış bağlantı noktasına dağıtarak, yüksek kaliteli video ve ses sinyallerini birden fazla kullanıcıya verimli bir şekilde iletebilir ve sinyalin kararlılığını ve tutarlılığını sağlayabilir.

4. Veri merkezi:
Veri merkezinde, verimli veri iletimini sağlamak amacıyla optik sinyali farklı sunucular ve ağ ekipmanları arasında bölmek için PLC ayırıcı kullanılır. PLC ayırıcılar, birden fazla giriş sinyalini tek bir çıkış sinyalinde birleştirerek veya tam tersini yaparak, veri merkezlerinde optik sinyallerin dağıtımını optimize edebilir, bant genişliği kullanımını iyileştirebilir ve ayrı optik fiberlere olan ihtiyacı azaltabilir.

5. Endüstriyel Otomasyon:
Endüstriyel otomasyon alanında, verimli ve senkronize çalışmayı sağlamak amacıyla uzun mesafeli sinyal iletimi için PLC ayırıcılar kullanılır. PLC ayırıcılar, optik sinyalleri birden fazla sensöre veya aktüatöre dağıtarak endüstriyel ekipmanlar arasında gerçek zamanlı iletişim ve kontrol sağlayabilir, üretim verimliliğini ve güvenliğini artırabilir.

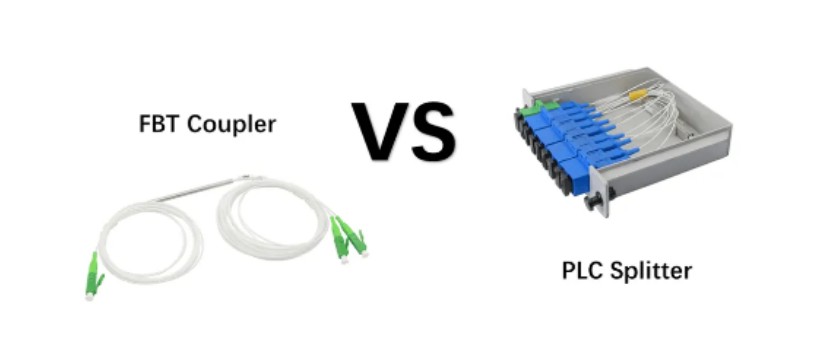

PLC ve FBT ayırıcılar arasındaki fark nedir?

PLC (düzlemsel optik dalga kılavuzu) ayırıcı ve FBT (kaynaşmış konik) ayırıcı, teknik prensipler, performans, uygulama senaryoları vb. açısından önemli farklılıklara sahip iki yaygın optik fiber ayırıcıdır. Aşağıda bunların ayrıntılı bir karşılaştırması verilmiştir:

1. Teknik Prensip
PLC ayırıcı: Düzlemsel optik dalga kılavuzu teknolojisine dayanan dalga kılavuzları, optik sinyallerin düzgün dağılımını sağlamak için kuvars bir substrat üzerinde fotolitografi yöntemleri kullanılarak oluşturulur. Yapısı bir alt tabaka, bir dalga kılavuzu ve bir kapak plakası içerir ve dalga kılavuzu, ışın bölme işleminde önemli bir rol oynar.

FBT ayırıcı: Geleneksel teknoloji kullanılarak, birden fazla optik fiber ısıtılarak eritilir ve daha sonra optik fiberleri hizalamak için konik bir makine ile gerilir. Kaynaştırılmış optik fiberler, epoksi reçine ve silika cam tüplerle korunur ve daha sonra paslanmaz çelik tüpler ve silikonla kapatılır.

2. Çalışma dalga boyu aralığı
PLC ayırıcı: Çeşitli uygulama ortamlarına uygun, 1260 nm ila 1650 nm arasında geniş bir dalga boyu aralığını destekler.

FBT ayırıcı: 850 nm, 1310 nm ve 1550 nm'lik üç spesifik dalga boyuyla sınırlıdır, esneklik sınırlıdır.

3. Dallanma oranı ve tekdüzelik
PLC ayırıcı: 1:2, 1:4, 1:8, 1:16, 1:32 ve 1:64 gibi sabit standart dallanma oranları sağlar ve tüm dallanmalar aynı dallanma oranına sahiptir ve sinyal dağılımı tekdüzedir.

FBT ayırıcı: Değişken ve özelleştirilmiş dallanma oranları sağlar ancak tam olarak eşit bir bölünme oranını garanti edemez ve sinyal dağılımı eşit değildir.

4. Boyut ve paketleme
PLC ayırıcı: kompakt yapı, küçük boyut, optik ağ terminallerinin içi gibi kısıtlı alana sahip uygulamalar için uygundur.

FBT ayırıcı: daha büyük boyut, özellikle yüksek bölünme oranlarında, paket modülü daha büyüktür.

5. Başarısızlık oranı ve güvenilirlik
PLC ayırıcı: düşük arıza oranı, özellikle yüksek bölünme oranlarında daha iyi performans, daha geniş çalışma sıcaklığı aralığı (-40°C ila 85°C).

FBT ayırıcı: özellikle 1:8'i aşan bölünme oranlarında yüksek arıza oranı, aşırı sıcaklıklar veya uygunsuz çalışma nedeniyle arızalanmaya yatkındır.

6. Maliyet
PLC ayırıcı: karmaşık üretim süreci, yüksek maliyet, ancak daha küçük bölünme oranlarında FBT ayırıcıdan daha pahalı olabilir.

FBT ayırıcı: Elde edilmesi kolay ve ucuz malzemeler, düşük üretim maliyeti.

7. Uygulama senaryoları
PLC ayırıcı: FTTx ağları, PON sistemleri vb. gibi daha büyük bölünmüş konfigürasyonlar gerektiren uygulama senaryoları için uygundur.

FBT ayırıcı: 4'ten az ayırıcı gerektiren ağ yapılandırmaları için uygundur, özellikle 1x2 ve 1x4 türleri iyi bir maliyet etkinliğine sahiptir.

PLC ayırıcılar, çalışma dalga boyu aralığı, bölünme oranı tekdüzeliği, arıza oranı ve güvenilirlik açısından FBT ayırıcılardan üstündür, ancak maliyeti daha yüksektir. FBT ayırıcılar maliyet ve spesifik dalga boyu uygulamalarında daha fazla avantaja sahiptir, ancak bölünme oranı ve sinyal tekdüzeliği ile sınırlıdır. Hangi ayırıcının seçileceği, özel uygulama gereksinimlerine ve maliyet, performans ve güvenilirlik arasındaki dengeye bağlıdır.

PLC ayırıcı FTTH ağında nasıl çalışır? Nasıl kullanılır? PLC ayırıcı FTTH ağında mı?

1. PLC ayırıcının çalışma prensibi
PLC ayırıcı, modern fiber optik iletişim sistemlerinde yaygın olarak kullanılan düzlemsel optik dalga kılavuzu teknolojisine dayanan pasif bir optik cihazdır. Temel prensibi, yüksek saflıkta kuvars cam alt tabaka üzerinde birden fazla paralel dalga kılavuzu yapısı oluşturmak için fotolitografi teknolojisini kullanmaktır. Bu dalga kılavuzları, ışın yayılımı sırasında optik sinyallerin düzgün dağılımını sağlar.

1.1 Yapısal bileşim
Giriş fiber dizisi: OLT'den (optik hat terminali) gelen optik sinyali PLC çipine iletir.

PLC çipi: birden fazla silika cam katmanından oluşur ve optik sinyallerin bölünmesini gerçekleştirmek için fotolitografi boyunca hassas bir dalga kılavuzu yolu oluşturur.

Çıkış fiber dizisi: bölünmüş optik sinyali birden fazla ONT'ye (optik ağ terminalleri) veya kullanıcı cihazına dağıtır.

1.2 Çalışma süreci
optical signal enters the PLC chip from the input port;

Çipin içinde optik sinyal, dalga kılavuzu yapısı aracılığıyla birden fazla çıkış portuna eşit olarak dağıtılır;

output port transmits the optical signal to each user terminal (such as home router, set-top box, etc.) through the fiber array.

1.3 Temel performans göstergeleri
Ekleme kaybı: loss of the optical signal when passing through the splitter is usually between 7dB and 12dB, depending on the splitting ratio and the number of channels.

Kanal bütünlüğü: difference in optical power between each output channel is usually required to be less than 1dB.

Çalışma dalga boyu aralığı: genellikle 1260nm~1650nm, çeşitli iletim ihtiyaçları için uygundur.

İzolasyon: degree of isolation between different channels is usually required to be greater than 40dB to prevent signal crosstalk.

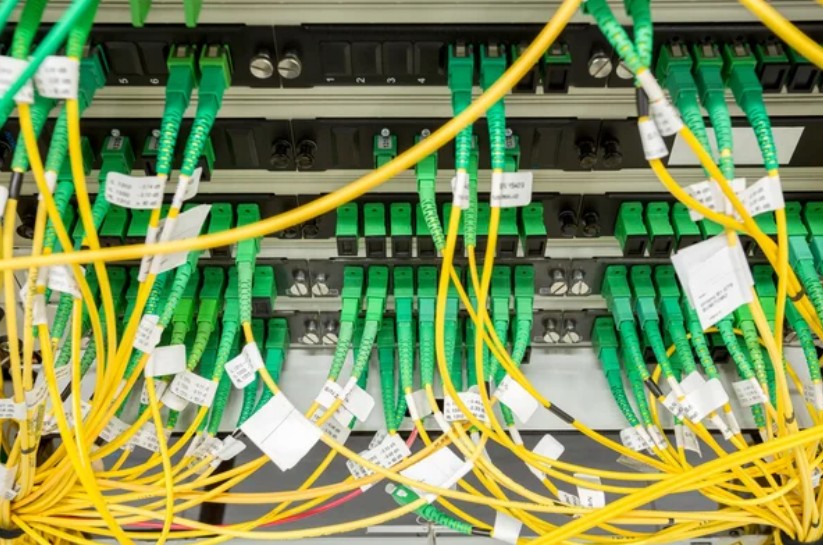

2. FTTH ağlarında PLC ayırıcılar nasıl kullanılır?

2.1 FTTH ağ mimarisine genel bakış

FTTH (Eve Kadar Fiber), optik fiberi doğrudan kullanıcıların evlerine veya binalarına dağıtan bir erişim yöntemidir. En yaygın geniş bant erişim teknolojilerinden biridir. Tipik mimarisi şunları içerir:

OLT (Optik Hat Terminali): Merkez ofiste bulunur ve birden fazla kullanıcıyla iletişim kurmaktan sorumludur.

ONU (Optik Ağ Birimi): Kullanıcı tarafında bulunur ve optik sinyallerin elektrik sinyallerine dönüştürülmesinden sorumludur.

Ayırıcı: OLT ile ONU arasında bulunur ve bir fiber optik sinyalinin birden fazla kullanıcıya dağıtılması için kullanılır.

2.2 FTTH'de PLC ayırıcının rolü

FTTH ağında, PLC ayırıcının ana işlevi, optik sinyali OLT'den birden fazla kullanıcıya eşit olarak dağıtmak, böylece "birden fazla kullanım için tek kaynak" verimli iletim modunu gerçekleştirmektir. Bu teknolojiye Pasif Optik Ağ (PON) denir ve temel avantajları şunlardır:

Fiber kaynaklarından tasarruf edin: Bir fiber birden fazla kullanıcıya hizmet verebilir ve fiber döşeme maliyetlerini azaltır.

Ağ yapısını basitleştirin: Aktif ekipmana gerek yoktur, bu da bakım karmaşıklığını azaltır.

Yüksek bant genişliği desteği: GPON, EPON ve XGS-PON gibi yüksek bant genişliğine sahip PON sistemleri için uygundur.

2.3 PLC ayırıcıların tipik uygulama senaryoları
Birinci seviye bölmede, PLC ayırıcı genellikle optik kablo ayırıcı kutusuna kurulur ve doğrudan OLT ile çoklu kullanıcı terminallerini bağlar. Bu konfigürasyon kullanıcı yoğunluğunun ve yakın mesafenin fazla olduğu alanlar için uygundur.

Tipik konfigürasyon: 1×N (N=4~64) ayırıcı, yani bir giriş fiberi N çıkış fiberine bağlanır.

birdvantages: Fiber kaynaklarından ve esnek dağıtımdan tasarruf edin.

Dezavantajları: Özellikle bölme oranı yüksek olduğunda (1×64 gibi) ayırıcı için yüksek performans gereksinimleri.

İkinci seviye bölmede, PLC ayırıcı iki seviyeli bir bölme yapısı oluşturacak şekilde basamaklandırılır. Bu yapılandırma, kullanıcıların geniş bir alana dağıldığı ve uzakta olduğu senaryolar için uygundur.

Tipik konfigürasyon: birincil ayırıcı (1×4) ikincil ayırıcı (1×8), toplam 32 kullanıcıyı destekler.

birdvantages: kırsal veya uzak alanlar için uygun, daha geniş kapsama alanı.

Dezavantajları: artan dağıtım karmaşıklığı ve biraz daha yüksek maliyet.

birccording to actual deployment needs, PLC splitters have a variety of packaging forms, suitable for different scenarios:

3. FTTH'de PLC ayırıcıların avantajları

3.1 Yüksek güvenilirlik ve kararlılık

PLC ayırıcılar, çeşitli çevre koşullarına uygun, yüksek tutarlılık ve stabiliteye sahip yarı iletken işlemler kullanılarak üretilir.

operating temperature range is usually -40°C to 85°C, with strong adaptability.

3.2 Düşük ekleme kaybı ve yüksek homojenlik
Düşük ekleme kaybı, optik sinyal iletiminin yüksek verimliliğini sağlar.

Sinyal dengesizliğinden kaynaklanan performans bozulmasını önlemek için kanallar arasında eşit güç dağıtımı.

3.3 Geniş çalışma dalga boyu aralığı
CATV, veri iletimi vb. gibi çeşitli iletim ihtiyaçlarına uygun, 1260 nm ~ 1650 nm'lik geniş bir dalga boyu aralığını destekler.

3.4 Yüksek maliyet etkinliği
FBT (kaynaşmış konik) ayırıcılarla karşılaştırıldığında, PLC ayırıcılar yüksek bölme oranlarında daha fazla maliyet avantajına sahiptir.

Büyük ölçekli dağıtım için uygundur ve genel ağ inşaat maliyetini azaltır.

3.5 Kurulumu ve bakımı kolay
Pasif cihazlar, harici güç kaynağı gerektirmez, kurulum ve bakım sürecini basitleştirir.

Farklı cihazlara entegrasyonu kolay çeşitli ambalaj formları.

4. PLC ayırıcılar ile FBT ayırıcılar arasındaki karşılaştırma

FTTH dağıtımının sürekli genişlemesiyle birlikte, PLC ayırıcılar Özellikle 10G/25G PON gibi yüksek bant genişliği gereksinimlerini destekleyen senaryolarda daha da yaygınlaşacak, avantajları daha da belirginleşecek. Gelecekte, üretim süreçlerinin daha fazla optimizasyonu ve maliyetlerin azaltılmasıyla birlikte, PLC ayırıcıların daha fazla alanda önemli bir rol oynaması ve optik iletişim teknolojisinin sürekli gelişimini desteklemesi bekleniyor.

Yaygın ambalaj formları nelerdir? fiber optik PLC ayırıcıs ?
Fiber optik PLC ayırıcıların yaygın paketleme formları arasında çıplak fiber (mini modül), ABS kutusu, LGX kutusu ve raf bulunur ve her paketleme formunun kendine özel uygulama senaryoları ve avantajları vardır.

Çıplak fiber (mini modül): Bu paketleme formunda konnektör yoktur ve giriş ve çıkış, genellikle şerit fiber çıkışı kullanılarak çıplak fiber olarak tasarlanmıştır. Çıplak fiber ayırıcılar, kablo bağlantı kutuları, fiber optik dağıtım panoları vb. gibi sıklıkla sökülmeyen durumlar için uygundur.

birBS box: birBS box PLC splitters use plastic ABS shells to provide good optical components and cable protection. This packaging form is compact and flexible to install, suitable for installation in various wiring cabinets or chassis. The input end fiber and the output end fiber are on a layer of splitter waveguide made of quartz substrate. The structure is compact and small, which can provide easier and more flexible wiring. It can be directly installed in various existing junction boxes without leaving a large installation space.

LGX Kaset: LGX Cassette PLC splitter has a sturdy metal box and can be used independently or installed in a standard fiber distribution frame or fiber chassis. This packaged splitter is pre-terminated with a fiber adapter, which can quickly achieve reliable fiber connection and is suitable for plug-and-play network integration. It does not require file fusion or technician intervention, reducing the risk during installation.

Rafa monte: rack-mounted PLC splitter is designed for standard 19-inch cabinet installation and can meet the requirements of high wiring density in data centers or server rooms.

Bu paketlenmiş ayırıcı genellikle fiber optik projelerde kurulumu kolay olan ve PLC ayırıcı cihazlar için iyi bir koruma sağlayan metal bir kutu içerisinde paketlenir. FTTX projelerinde, kablolu TV sistemlerinde ve veri iletişim merkezlerinde yaygın olarak kullanılan SC, LC, FC veya ST konnektörleri gibi çeşitli adaptör kurulum arayüzleri bulunmaktadır.

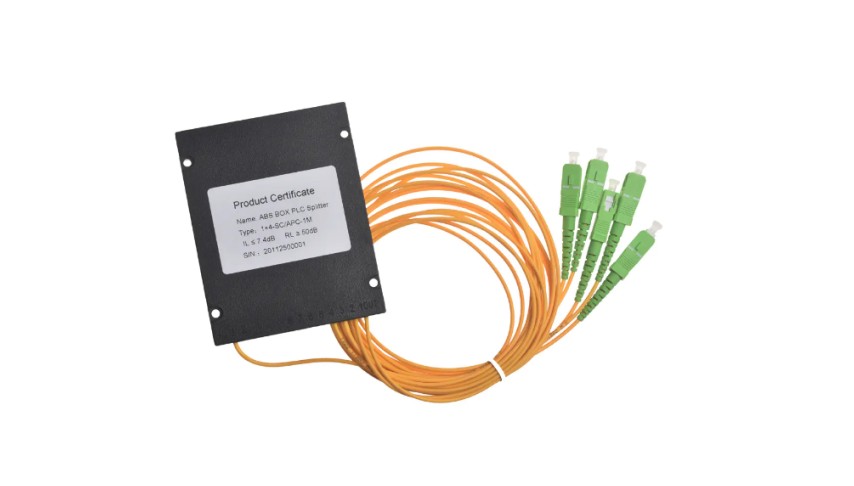

ABS Kasetin özellikleri nelerdir? PLC optik bölücüler ?
birBS box-type PLC optical splitter is an integrated waveguide optical power distribution device based on quartz substrate. It is widely used in passive optical network (PON) systems to evenly distribute optical signals from the central office (OLT) to multiple end users (ONT). Its features are as follows:

Kompakt yapı: ABS box-type PLC optical splitter is encapsulated in a plastic ABS shell, which is small in size and compact in structure, easy to install and maintain. This design allows it to be easily installed in various wiring cabinets or chassis without taking up a lot of space.

İyi bölme homojenliği: Düzlemsel optik dalga kılavuzu teknolojisinin kullanılması nedeniyle, ABS kutu tipi PLC optik ayırıcı, optik sinyallerin düzgün dağılımını sağlayabilir ve her kanal arasındaki güç farkı son derece küçüktür, genellikle 1dB'den azdır, bu da sinyal iletiminin kararlılığını ve tutarlılığını sağlar.

Düşük ekleme kaybı ve düşük polarizasyona bağlı kayıp (PDL): ABS box-type PLC optical splitter has the characteristics of low insertion loss and low PDL, which makes the optical signal less lost during transmission and improves the overall performance of the system.

Geniş çalışma dalga boyu aralığı: operating wavelength range of ABS box-type PLC optical splitter is usually 1260nm to 1650nm, which is suitable for a variety of transmission needs, including FTTH, PON, CATV and other systems.

Yüksek güvenilirlik ve kararlılık: birBS box-type PLC optical splitter adopts high-quality materials and advanced manufacturing technology, has good environmental adaptability and stability, and can operate normally in the operating temperature range of -40°C to 85°C.

Kurulumu ve bakımı kolay: structural design of ABS box-type PLC optical splitter makes it easy to install without complicated debugging process. In addition, its modular design is also easy to maintain and replace.

Uluslararası standartlara uygunluk: birBS box-type PLC optical splitter complies with international standards such as Telcordia GR-1209-CORE and GR-1221-CORE, ensuring its compatibility and reliability in practical applications.

Çeşitli bölme modları: birBS box-type PLC optical splitter provides multiple splitting modes such as 1×N and 2×N to meet the needs of different application scenarios, such as 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, etc.

Çevre koruma ve güvenlik: birBS box-type PLC optical splitter is made of high-quality ABS material, which complies with the European ROHS environmental protection standard, ensuring the environmental protection and safety of the product.
