Fiber Optik Ek Kapatma nasıl seçilir?

Doğru fiber optik bağlantı kapağını seçmek aşağıdakilere bağlıdır: dört temel faktör: kurulum ortamı, kablo giriş konfigürasyonu, fiber sayısı kapasitesi ve yalıtım yöntemi . Bunları doğru şekilde yaparsanız ek yerlerini 20 yıl boyunca koruyan bir kapağa sahip olursunuz. Yanlış anlarsanız nem girişi veya mekanik arıza tüm ağ segmentini çökertebilir. Bu kılavuz, doğru aramayı yapmanıza yardımcı olmak için her faktörü belirli verilerle ayrıntılı olarak ele almaktadır.

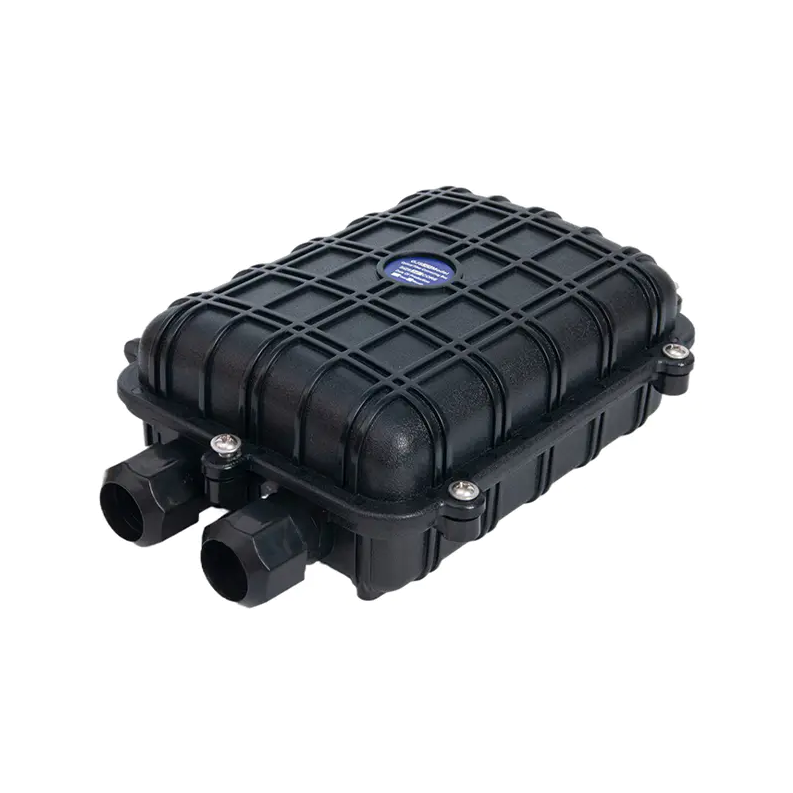

Nedir Fiber Optik Ek Kapatma ve Seçim Neden Önemlidir?

Fiber optik ek yeri kapağı (FOSC), fiber ek yerlerini çevresel hasarlardan (nem, toz, UV radyasyonu, sıcaklık dalgalanmaları ve mekanik stres) koruyan sızdırmaz bir muhafazadır. Hem havai hem de yer altı fiber ağlarında kablo bağlantılarında, branşman noktalarında ve sonlandırma yerlerinde kullanılırlar.

Uyumsuz bir kapanma, sahadaki fiber ağ arızasının en yaygın nedenlerinden biridir. Örneğin, sürekli olarak su altında kalan bir yer altı kasasında IP67 dereceli bir kubbe kapağının kullanılması (ki bu, 24 saat boyunca en az 1 metrelik suya batma ile minimum IP68 gerektirir), 6-18 ay içinde bağlantıların tamamen bozulmasına neden olabilir. Doğru spesifikasyon, maliyetli yeniden birleştirmeyi ve ağ kesintilerini önler.

Adım 1 – Kurulum Ortamını Tanımlayın

Çevre, en önemli seçim kriteridir. Gerekli giriş koruması (IP) derecesini, malzeme derecesini ve kapatma form faktörünü belirler.

Hava Tesisatları

Anten kapakları direklere monte edilir veya askı teline bağlanır. Dayanmaları gerekiyor UV'ye maruz kalma, rüzgar yükü ve -40°C'den 70°C'ye kadar sıcaklık döngüsü . UV ışınlarına karşı dayanıklı polikarbonat veya ABS muhafazalara ve minimum IP55 derecesine bakın. Yatay (uç) kapaklar, montaj ve yeniden giriş kolaylığı nedeniyle anten için standart seçimdir.

Yeraltı / Doğrudan Gömülü

Doğrudan gömülü kapaklar en az IP68'e kadar su geçirmez — genellikle toprak koşullarına bağlı olarak 24-72 saat boyunca 1-3 metre derinliğe dalma için derecelendirilmiştir. Jel veya ısıyla büzüşen contalı kubbe tarzı kapaklar burada yaygın olarak kullanılmaktadır. Yalnızca cıvatayla kapatılmış kapaklarla kapatmaktan kaçının; Contaya zarar vermeden yeniden giriş yapılması gelecekteki bakım açısından kritik öneme sahiptir.

Yeraltı Tonozları ve Rögarlar

Rögar kapakları ve el delikleri en zorlu ortamlardır. Bu alanlar tekrar tekrar su basabilir, gaz biriktirebilir ve kapalı alanları kemirgen faaliyetlerine maruz bırakabilir. Belirt Mekanik sızdırmazlık özelliğine sahip IP68 dereceli kapaklar (sıkıştırma contaları veya paslanmaz çelik bantlama) tekrarlanan su basma döngüleri altında bozunabilen jel bazlı sistemler yerine.

İç Mekan / Bina Yükselticileri

Boru yükselticilerindeki veya ekipman odalarındaki iç mekan kapatmaları, daha düşük giriş koruması gerektirir (IP20 veya IP44 genellikle yeterlidir), ancak UL 94 V-0 veya IEC 60332 gibi yangın geciktirme standartlarını karşılamaları gerekebilir. Burada kompakt hat içi veya tepsi bazlı kapaklar tipiktir.

Adım 2 – Doğru Kapatma Türünü Seçin

Fiber optik bağlantı kapakları üç ana form faktörüne sahiptir. Her biri farklı dağıtım senaryolarına uygundur:

Kubbe kapanışları sıkıştırma somunu veya kelepçe halkasıyla kapatılmış bir taban ve kubbe tasarımı kullanın. Mükemmel IP68 su yalıtımı sunarlar ve yüksek nemli ortamlarda iyi çalışırlar. Dezavantajı: iç kısımlara erişim kubbenin vidalarının sökülmesini gerektirir, bu da kapalı kasalarda hantal olabilir.

Yatay (uç) kapanışlar Uzunlamasına bölünen silindirik bir kabuğa sahiptir, bu da ekleme tepsisine erişimi hızlı ve kolay hale getirir. Bu, teknisyenlerin sınırlı zaman ve alana sahip direkler üzerinde çalıştığı havadan dağıtımlar için onları tercih edilmesini sağlar.

Satır içi kapanışlar Kabloların her iki uçtan düz geçmesine izin vererek, onları kanal sistemlerindeki veya bina yükselticilerindeki orta açıklıklı kablo bağlantıları için ideal hale getirir. Genellikle en kompakt ayak izini sunarlar.

Adım 3 – Fiber Sayısını ve Ekleme Tepsisi Kapasitesini Belirleyin

Kapanışı her zaman boyutlandırın şu anda ihtiyaç duyulandan en az %25-50 daha fazla lif . Ağ genişletmeleri yaygındır ve gömülü bir kapağın daha büyük bir üniteyle değiştirilmek üzere yeniden açılması pahalı ve yıkıcıdır.

Kontrol edilecek temel kapasite ölçümleri:

• Ekleme tepsisi sayısı: Her standart tepside 12-24 ek (füzyon veya mekanik) bulunur. 48 fiberli bir ekleme noktası en az 2-4 tepsiye ihtiyaç duyar.
• Kablo bağlantı noktaları: Giren ve çıkan kabloların sayısını sayın. 1 besleyici ve 4 dağıtım kablosuna sahip bir dallanma noktası en az 5 bağlantı noktasına ihtiyaç duyar. Çoğu kubbe kapağı 3-6 bağlantı noktası sunar; yatay kapanışlar 8 veya daha fazla olabilir.
• Tepsi istifleme yüksekliği: Özellikle kubbe kapaklarında, dahili tepsi yığınının yüksekliği kaç tepsinin sığacağını sınırlar; standart bir kubbe ünitesinde genellikle 6-12 tepsi bulunur.

FTTH (eve kadar fiber) dağıtım noktaları için, 4-6 portlu 48-96 fiberi işleyen kapaklar tipiktir. Omurga veya besleyici kablolar için 8-12 portlu 144-576 fiber kapasitesi daha yaygındır.

Adım 4 – Sızdırmazlık Yöntemini Değerlendirin

Sızdırmazlık sistemi hem giriş koruma seviyesini hem de gelecekte kapağın tekrar içeri girmesinin ne kadar kolay olacağını belirler. Üç ana yöntem şunlardır:

Jel Sızdırmazlık

Jel (veya gres) sızdırmazlık, kablo giriş portlarını düzensiz kablo şekillerine uygun yarı katı bir bileşikle doldurur. Güvenilir IP68 performansı sağlar ve kurulumu kolaydır. Bununla birlikte, jel zamanla kuruyabilir veya döküntüleri çekebilir ve yeniden giriş, temizlik gerektirir, bu da bakım süresini uzatır. Şunlar için en uygun: kalıcı veya düşük yeniden girişli dağıtımlar .

Mekanik / Sıkıştırma Sızdırmazlık

Sıkıştırma contaları ve lastik rondelalar, vidalar veya kelepçe halkaları ile sıkıldığında kablo bağlantı noktalarını kapatır. Bunlar izin verir aletsiz veya az çaba gerektiren yeniden giriş ve kalıntı bırakmayın. Kapaklara yılda birkaç kez erişilebilen depolar ve menholler için idealdirler. Düzgün kurulduğunda IP68'e kadar derecelendirilmiştir.

Isıyla Daralan Sızdırmazlık

Yapışkan astarlı ısıyla daralan makaron, kablo girişlerinin üzerine bir ısı tabancasıyla uygulanır. Bir kez uygulandığında kalıcı, son derece güvenilir bir mühür oluşturur. Takas şu ki yeniden giriş, büzülme borusunun kesilmesini gerektirir , onu yalnızca nadiren tekrar ziyaret edilecek olan ekleme noktaları için uygun hale getirir. Genellikle uzun vadeli hermetikliğin öncelikli olduğu denizaltı veya kritik altyapı uygulamalarında kullanılır.

Adım 5 – Kablo Uyumluluğunu ve Giriş Çapını Kontrol Edin

Tüm kapaklar tüm kablo türlerini kabul etmez. Satın almadan önce aşağıdakileri doğrulayın:

• Kablo dış çap aralığı: Çoğu kapak 5 mm'den 25 mm'ye kadar olan kabloları kabul eder, ancak bazı kubbe kapaklar yalnızca 16 mm'ye kadar olan kabloları destekler. Zırhlı kablolar genellikle daha büyük çaplara sahiptir ve özel bağlantı noktası kitleri gerektirir.
• Kablo tipi: Düz saplamalı kablolar, yuvarlak gevşek borulu kablolar ve şerit kabloların her birinin farklı giriş gereksinimleri vardır. Kapağın özel kablo geometrinizi desteklediğini doğrulayın.
• Mukavemet elemanı ankrajı: Zırhlı veya kendinden destekli kablolar, gerilimin bağlantı tepsilerine ulaşmasını önlemek için kapak içinde güç elemanı ankrajlarına ihtiyaç duyar. Kapağın uyumlu sabitleme donanımına sahip olduğundan emin olun.

Adım 6 – Standartlara Uygunluğu Doğrulayın

Saygın kapaklar uluslararası kabul görmüş standartlara göre test edilir. Bir ürünü değerlendirirken aşağıdakilere uygun olup olmadığına bakın:

IEC 60529 test metodolojisine atıfta bulunulmadan IP68 uyumluluğunu listeleyen bir kapanış dikkatle ele alınmalıdır. Her zaman üçüncü taraf test raporlarını isteyin kritik dağıtımlar için tedarikçilerden.

Fiber Ek Kapatma Seçerken Kaçınılması Gereken Yaygın Hatalar

• Lif büyümesinin hafife alınması: Tam olarak günümüzün fiber sayısına göre boyutlandırılmış bir kapak, kapasite arttıkça maliyetli bir değişim gerektirecektir. Her zaman en az %50 boşluk payı planlayın.
• Yeniden giriş sıklığının göz ardı edilmesi: Bakım veya yeni eklemeler için üç ayda bir bağlantı noktasına erişilecekse, ısıyla büzüşen kapatma pratik değildir. Sızdırmazlık yöntemini operasyonel modelinizle eşleştirin.
• Su basmış kasalar için IP67 seçimi: IP67, 1 metrede 30 dakikalık suya dalmayı kapsar. Birçok yeraltı mahzeninde bunun çok ötesinde sürekli su baskını yaşanıyor. Belirli derinlik ve süre derecelerine sahip IP68 bu koşullarda tartışılamaz.
• Bükülme yarıçapı yönetimine genel bakış: Fiber kabloların minimum bükülme yarıçapı vardır (genellikle kurulum için kablo çapının 20 katı, uzun vadede 10 katı). Yetersiz dahili yönlendirme kılavuzlarına sahip kapatmalar, mikro bükülme kayıplarına ve sonuçta fiber arızasına neden olur.
• Saha sızdırmazlık kitlerinin atlanması: Çoğu kapak, kullanılmayan bağlantı noktaları için sahada kurulabilen bağlantı noktası sızdırmazlık kitlerini gerektirir. Bağlantı noktalarını açık bırakmak (kapalı olsa bile) zorlu ortamlarda zamanla IP derecesinden ödün verebilir.

Hızlı Seçim Kontrol Listesi

Bir işlemi tamamlamadan önce bu kontrol listesini kullanın fiber optik bağlantı kapatma satın alma:

1. Kurulum ortamını onaylayın: havai, yer altı kanalı, doğrudan gömülü, kasa veya iç mekan
2. Gerekli IP derecesini belirleyin: IP55 (havadan) / IP67 (ara sıra su altında kalma) / IP68 (sürekli su altında kalma)
3. Toplam lifleri bugün sayın ve büyüme için %50 ekleyin; bu sayıyı karşılayan veya aşan bir kapatma seçin
4. Gelecekteki kablolar için yedek parçalar da dahil olmak üzere gereken kablo girişlerini (bağlantı noktalarını) sayın
5. Kablo dış çaplarını ölçün ve kapağın port kiti aralığıyla uyumluluğunu doğrulayın
6. Sızdırmazlık tipini seçin: jel (kalıcı), mekanik/sıkıştırma (sık tekrar giriş) veya ısıyla büzüşen (çok kalıcı)
7. IEC 60529 ve ilgili bölgesel standartlara (GR-771, EN 50411) uygunluğu doğrulayın
8. Dahili bükülme yarıçapı kılavuzlarının kablo özelliklerinize uyduğunu doğrulayın
9. Zırhlı veya kendinden destekli kablolar için güç elemanı ankrajlarının dahil olup olmadığını kontrol edin
10. IP derecelendirmesi ve çevresel performans için üçüncü taraf test raporlarını isteyin
