OM3 ve OM4 ara kabloları arasındaki fark nedir?

OM3 ve OM4 bağlantı kabloları arasındaki temel fark, bant genişliği ve iletim mesafesinde yatmaktadır: OM4, 4700 MHz·km Etkin Modal Bant Genişliği (EMB) sunar - OM3'ün 2000 MHz·km'sinin iki katından fazla - ve OM3 için yalnızca 100 metreye kıyasla 150 metre üzerinde 100G Ethernet'i destekler. Her ikisi de aynı 50/125 mikron çekirdek/kaplama yapısını paylaşan çok modlu fiber türleridir, ancak OM4 daha gelişmiş bir fiber üretim süreci kullanır ve bu da onu yüksek yoğunluklu veri merkezleri ve bant genişliği yoğun ağ veyatamları için tercih edilen seçenek haline getirir.

OM3 ve OM4 Yama Kablosu : Temel Teknik Özellikler

OM3 ve OM4 arasındaki teknik farklılıkları anlamak, doğru kablolama kararını vermenin temelidir. Aşağıdaki tablo en önemli parametreleri yan yana özetlemektedir.

OM4 Neden Daha Fazla Bant Genişliği ve Daha Uzun Erişim Sunuyor?

OM4'ün performans avantajı, fiber çekirdeğindeki daha hassas dereceli indeksli kırılma profilinden kaynaklanmaktadır. Bu daha sıkı üretim toleransı diferansiyel mod gecikmesini (DMD) azaltır; bu da ışık darbelerinin yolculuk ettikçe daha az yayılması anlamına gelir; bu da doğrudan daha yüksek modal bant genişliğine ve daha uzun mesafelerde daha düşük sinyal bozulmasına dönüşür.

Pratik açıdan:

• OM3 bir EMB sağlar 2000 MHz·km orta mesafelerde 10G ve 40G uygulamaları için yeterlidir;
• OM4 ulaşır 4700 MHz·km — 2,35 kat daha yüksek — QSFP ve QSFP28 alıcı-vericileri gibi paralel optiklerle güvenilir 100G iletimi mümkün kılar;
• OM4, 40G ve 100G hızlarda şunları sağlar: ekstra 50 metrelik erişim Büyük veri merkezi kat düzenlerinde önemli olan OM3 üzerinden.

Bu fark, özellikle işledikleri fiberin modal bant genişliğine son derece duyarlı olan VCSEL (Dikey Boşluklu Yüzey Yayan Lazer) ışık kaynaklarıyla eşleştirildiğinde fark edilir.

Nasıl Tanımlanır? OM3 ve OM4 Yama Kablosus Görsel olarak

OM3 ve OM4 patch cord'ların sahada doğru şekilde tanımlanması, maliyetli uyumsuzlukları önler. İki tip ceket rengi ve etiketleme ile ayırt edilebilir.

Ceket Rengi

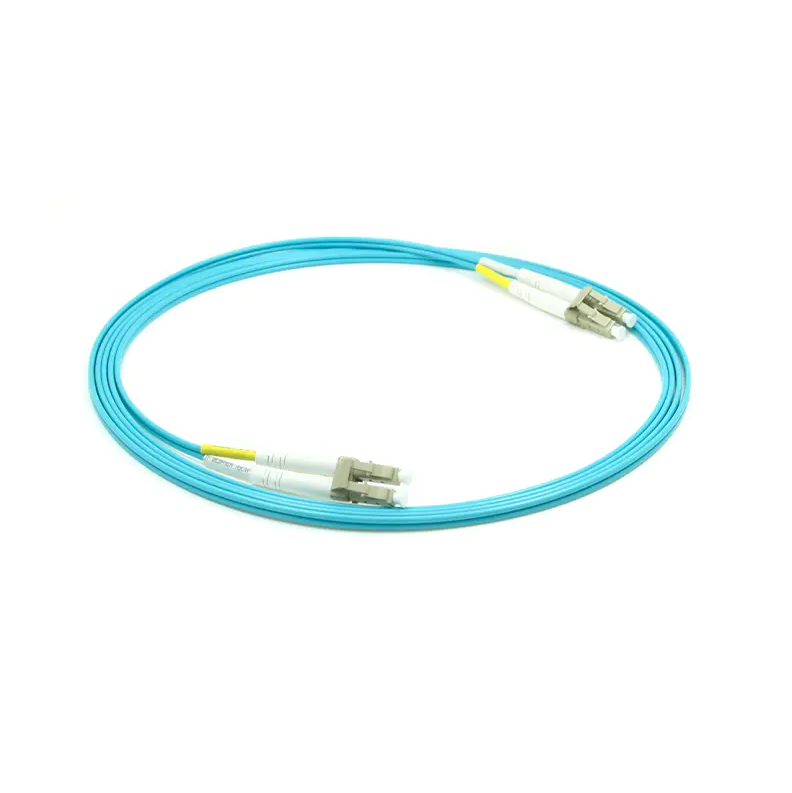

• OM3: Aqua (açık mavi-yeşil) — TIA-568'e göre standart renk;
• OM4: Erika Menekşe (açık mor) — IEC 60793-2-10 tarafından tavsiye edilir; ancak bazı OM4 kabloları aynı zamanda Aqua ceketler de kullanır, bu nedenle tek başına renk her zaman kesin değildir.

Etiketleme ve Baskı İşaretleri

Saygın bağlantı kablolarında, doğrudan kılıf veya konektör muhafazası üzerinde "OM3" veya "OM4" basılı olacaktır ve genellikle "50/125" veya "OM4 4700" gibi bir bant genişliği işareti eşlik edecektir. Basılı işareti her zaman doğrulayın Özellikle birden fazla kaynaktan tedarik yaparken yalnızca ceket rengine güvenmek yerine.

OM3 ve OM4 Patch Kabloları Karıştırılabilir mi?

Fiziksel olarak evet — her iki tür de aynı 50/125 μm boyutları kullanır, dolayısıyla konnektörleri tamamen uyumludur ve bir araya getirilebilir . Ancak bunların tek bir bağlantıda karıştırılması, performansı daha düşük dereceli fiber segmentine (en zayıf bağlantı ilkesi) düşürür.

Örneğin, 40G bağlantısında:

• Tamamen OM4 bağlantısı en fazla desteği destekler 150 metre ;
• OM3 ve OM4 segmentlerinin karıştırılması, etkili maksimum mesafeyi azaltır. OM3'ün 100 metre sınırı ;
• Sık karıştırma aynı zamanda ekleme noktasındaki mod uyumsuzluğundan kaynaklanan ek ekleme kaybına yol açarak bit hatası oranlarını artırabilir.

En iyi uygulama olarak, Her bir bağlantı boyunca tutarlı bir fiber kalitesi kullanın . Bu, özellikle herhangi bir bağlantı bütçesi marjı kaybının tolere edilmesinin çok daha zor olduğu 100G ve üzeri için kritiktir.

Ağ Hızına Göre Maksimum İletim Mesafesi

OM3 Ne Zaman Seçilmeli ve OM4 Ne Zaman Seçilmeli

Doğru seçim mevcut hız gereksinimlerinize, kablo uzunluğuna ve yükseltme yol haritanıza bağlıdır.

OM3'ü Şu Durumlarda Seçin:

• Ağınız şu adreste çalışıyor: 300 metrenin altındaki koşularda 10G ;
• Raflar arası kısa mesafelere sahip küçük ve orta ölçekli bir kurumsal ağı veya kampüs LAN'ını yönetiyorsunuz;
• Yakın vadede 40G'nin ötesine geçme konusunda öngörülebilir bir ihtiyaç yok;
• Tutarlılığı korumak için mevcut OM3 altyapısındaki bağlantı kablolarını değiştiriyorsunuz.

OM4'ü Şu Durumlarda Seçin:

• Dağıtım yapıyorsunuz 40G, 100G veya daha yüksek hızlı bağlantılar 100 metreye yaklaşan veya aşan koşular;
• Yüksek yoğunluklu omurga yaprağı mimarisine sahip büyük bir veri merkezi inşa ediyor veya genişletiyorsunuz;
• Altyapı yol haritanız önümüzdeki 5-10 yıl içinde 400G'ye geçişi içeriyor;
• Yapısal omurga kablolaması için paralel optik (MPO/MTP arayüzleri) kullanıyorsunuz.

şunu belirtmekte yarar var 400G ve ötesi , endüstri, bağlantı kapasitesini önemli ölçüde artırmak için Kısa Dalga Boyu Bölmeli Çoğullamayı (SWDM) destekleyen OM5 geniş bant çok modlu fiberi giderek daha fazla benimsiyor. Ancak OM4, mevcut 100G dağıtımları için pratik en uygun nokta olmaya devam ediyor.

Konektör Türleri ve Bunların OM3/OM4 Performansına Etkisi

OM3 veya OM4'ü seçmenizden bağımsız olarak konektör türü ve uç yüz kalitesi, genel bağlantı performansı açısından eşit derecede önemlidir. Yaygın çok modlu fiber yama kablosu konnektörleri şunları içerir:

• LC Dubleks : 1G'den 100G'ye kadar uygulamalarda SFP/SFP /QSFP alıcı-vericileri için en yaygın kullanılan tür; kompakt form faktörü;
• SC Dubleks : Geleneksel kurumsal ağlarda ve depolama alanı ağlarında yaygındır;
• MPO/MTP : 8, 12 veya 24 fiberi tek bir konnektörde toplayan 40G/100G/400G paralel iletim için kullanılır; yüksek yoğunluklu veri merkezi omurga kablolaması için gereklidir;
• ST : Hala eski ağ ekipmanlarında bulunan süngü tarzı bir konektör.

Stili parlatmak için çok modlu yama kabloları genellikle PC (Fiziksel Temas) or UPC (Ultra Fiziksel Temas) tipik ekleme kaybı ≤ 0,3 dB olan uç yüz kaplamaları. Çok modlu UPC konektörlerini APC (Açılı Fiziksel Temas) konektörlerine bağlamaktan kaçının; 8°'lik açı farkı, fiziksel olarak eşleşseler bile önemli ölçüde geri yansımaya ve sinyal kaybına neden olur.

Geriye Dönük Uyumluluk ve Uzun Vadeli Yatırım Değeri

OM4, OM3 ekipmanıyla geriye dönük olarak tamamen uyumludur. Bir OM4 yama kablosu, herhangi bir fiziksel çakışma olmadan, orijinal olarak OM3 için tasarlanmış herhangi bir bağlantı noktasına veya alıcı-vericiye doğrudan takılabilir. Bu, OM4'e yükseltmenin mevcut donanımın değiştirilmesini gerektirmediği anlamına gelir.

Toplam sahip olma maliyeti açısından bakıldığında, OM4'ün yeni kurulumlarda kullanılması daha uzun hizmet ömrü sunar:

• 10G ağı daha sonra 100G'ye yükseltildiğinde, OM4 kabloları yerinde kalabilir elyafı yeniden çekmeden;
• 100G'de 100 metre sınırına yaklaşan OM3 çalışmaları gelecekteki genişleme için çok az boşluk bırakıyor ve potansiyel olarak maliyetli bir yeniden kablolama projesini zorluyor;
• 5-10 yıllık bir ufukta sürekli kapasite artışı planlayan veri merkezleri için OM4, ekonomik açıdan daha sağlam, uzun vadeli bir seçimdir.

Özet: OM3 veya OM4 — Hangisini Seçmelisiniz?

Karar üç basit kritere dayanıyor:

• Mevcut hızınız 10G ve kablo mesafeleri 300 metrenin altında OM3 ihtiyaçlarınızı tam olarak karşılar;
• Eğer koşuyorsan 40G veya 100G veya mesafeler 100 metreyi aşar OM4 doğru seçimdir;
• için yeni veri merkezi yapıları veya net bir yükseltme yolu olan herhangi bir ağ OM4'ün başlangıçtan itibaren dağıtılması gelecekteki yeniden kablolama masraflarını ortadan kaldırır.

OM3 ve OM4 arasındaki temel fark, fiziksel yapılarında değil (her ikisi de 50/125 μm dereceli indeksli çok modlu fiberdir), ancak üretim hassasiyetinde ve ulaşılabilir bant genişliğindedir. OM4, farklı bir teknolojinin yerine geçmez, OM3'e göre bir performans yükseltmesidir. Doğru uygulamada her ikisi de güvenilir, standartlara uygun çok modlu fiber çözümlerdir.
