Fiber Optik Hızlı Konektör Nasıl Kurulur?

2026-01-23

Fiber optik hızlı konnektörün takılması, Eve Kadar Fiber (FTTH) ve yerinde bakım için önemli bir beceridir. Basitçe söylemek gerekirse, kurulum süreci dört temel adımı içerir: fiberin soyulması ve temizlenmesi, fiberin ayrılması, yerleştirilmesi ve sabitlenmesi ve son olarak mahfazanın kilitlenmesi. Bu soğuk birleştirme teknolojisi, pahalı füzyon birleştiricilere olan ihtiyacı ortadan kaldırır ve yalnızca basit kablo sıyırıcıları ve satırlayıcıları kullanarak dakikalar içinde yüksek kaliteli bağlantılara olanak tanır.

Fiber Optik Hızlı Konektör Nedir?

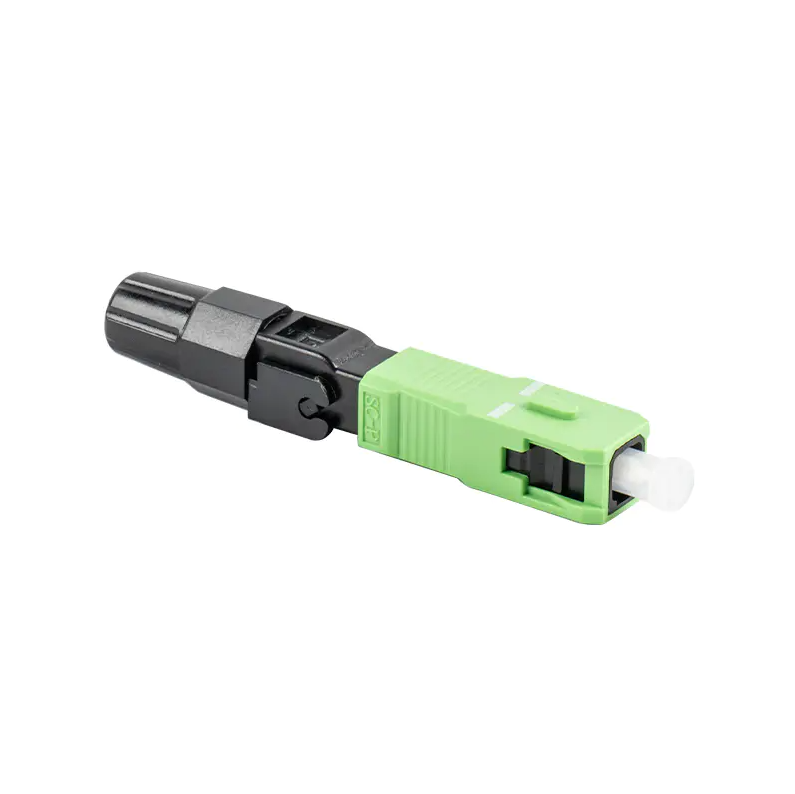

bir Fiber Optik Hızlı Bağlantı Endüstride genellikle "soğuk ekleme konektörü" olarak anılan, önceden cilalanmış, fabrika sınıfı bir konektördür. Önceden monte edilmiş bir fiber ve kırılma indisi eşleştirme jeli içerir. Kurulum sırasında hazırlanan fiber, mekanik bağlantı için V-oluğuna basitçe yerleştirilir. Optik ayırıcılarda, dağıtım çerçevelerinde ve ONU terminallerinde yaygın olarak kullanılır.

Kurulumdan Önce Gerekli Araçlar

Başlamadan önce lütfen bağlantı kalitesini garanti etmek için aşağıdaki profesyonel araçlara sahip olduğunuzdan emin olun:

Miller pensesi/tel sıyırıcı: Fiber kaplamayı sıyırmak için kullanılır.
Sabit uzunlukta fiber sıyırıcı: Hassas fiber sıyırma uzunluğu sağlar.
Fiber kesici: Fiberin uç yüzünün düzlüğünü belirleyen kritik bir alet.
Tüy bırakmayan mendiller ve alkol (%99 saflık veya daha yüksek): Lif çekirdeğini iyice temizlemek için kullanılır.
Kırmızı ışık kalemi (isteğe bağlı): Bağlantının sürekliliğini test etmek için kullanılır.

Detaylı Kurulum Adımları

1. Kuyruk Kapağının Takılması ve Fiberin Sökülmesi

İlk olarak, önceden takın fiber optik hızlı bağlantı 'nin kuyruk kapağını fiberin üzerine yerleştirin. Daha sonra, fiberin dış kaplamasını ve kaplamasını sıyırmak için sabit uzunlukta bir fiber sıyırıcı kullanın. Standart, dış koruyucu kılıfın yaklaşık 50 mm'sinin soyulması ve yaklaşık 20 mm'lik çıplak fiberin açığa çıkarılmasıdır (belirli uzunluk, konektör markasının talimatlarına bağlıdır).

2. Fiberin Temizlenmesi

Bu en kolay gözden kaçan ama en önemli adımdır. Çıplak elyafı kuvvetli bir şekilde silmek için alkole batırılmış tüy bırakmayan bir mendil kullanın. Bir "gıcırtı" sesi temiz olduğunu gösterir. Temizlenen elyafa bir daha ellerinizle dokunmayın.

3. Hassas Yarma

Elyafı satırın kılavuz oluğuna yerleştirin. Fiber Optik Hızlı Bağlantıs yarma uzunluğu için katı gereksinimler vardır (genellikle çıplak lif uzunluğu 10-12 mm'dir). Uç yüzün düz ve çapaksız olduğundan emin olun.

4. Yerleştirme ve Mekanik Kilitleme

Fiber hafif bir yay gösterene kadar optik fiberi yavaşça konektör gövdesine yerleştirin. Bu, fiber çekirdeğinin önceden yerleştirilmiş fiberle yakın temas halinde olduğunu gösterir. Bu noktada, fiberi sabitlemek için üst kilitleme kapağını (kıvırma kısmı) aşağı doğru bastırın.

5. Muhafaza Düzeneği

Kuyruk kapağını geriye itip sıkın, ardından konnektör muhafazasını takın. Bu noktada kırmızı ışıklı kalem kullanılarak diğer uçtan ışık tutularak bağlantı noktasında ışık sızıntısı olup olmadığı kontrol edilebilir. Işık sızıntısının olmaması bağlantının başarılı olduğunu gösterir.

Bağlantı Başarı Oranını Artırmaya Yönelik İpuçları

Temiz bir çevre sağlayın: Toz, fiber optik hızlı konnektörlerin en büyük düşmanıdır ve doğrudan aşırı ekleme kaybına yol açacaktır.
Kesim hassasiyeti: Testlerde yüksek zayıflama ortaya çıkarsa, bunun nedeni genellikle kesme yüzeyinin düzgün olmamasıdır. Yeniden kesme önerilir.
Aşırı güç kullanmayın: Optik fiberi takarken, fiber çekirdeğinin kırılmasını veya dahili V oluğunun zarar görmesini önlemek için hafif bir kuvvet uygulayın.

Fiber optik hızlı konnektörlerin kurulum tekniklerinde uzmanlaşmak yalnızca inşaat verimliliğini artırmakla kalmaz, aynı zamanda fiber optik ağların bakım maliyetlerini de önemli ölçüde azaltır.
