Fiber optik PLC ayırıcının çalışma prensibi nedir?

2026-01-16

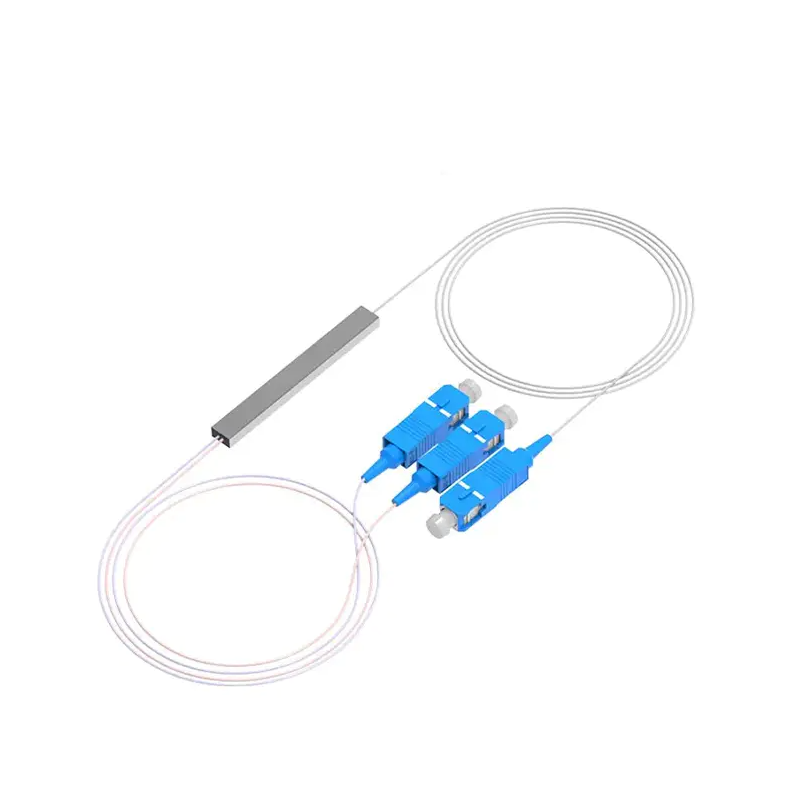

bir fiber optik PLC ayırıcı (Düzlemsel Işık Dalgası Devre Ayırıcı), düzlemsel optik dalga kılavuzu teknolojisine dayanan pasif bir optik cihazdır. Temel prensibi şudur: hassas optik dalga kılavuzu yollarını kuvars bir alt tabaka üzerine aşındırarak, giriş optik sinyali, ışığın birleştirme ve dağıtım etkilerini kullanarak önceden belirlenmiş bir orana göre (örneğin, 1:4, 1:8, 1:32, vb.) birden fazla çıkış portuna eşit şekilde bölünür.

Bu işlem esas olarak çipin içindeki Y şeklindeki dal yapısı ağına dayanır. Optik sinyal, eşit enerji dağılımı elde etmek için bir dizi bölme ünitesinden geçerek dalga kılavuzunda yayılır. Geleneksel kaynaşmış bikonik konik ayırıcılarla karşılaştırıldığında, fiber optik PLC ayırıcıs yüksek bölme doğruluğu, geniş dalga boyu uyarlanabilirliği, güçlü kararlılık ve kompakt boyut gibi önemli avantajlara sahiptir.

I. Çekirdek Teknolojisi: Düzlemsel optik dalga kılavuzu nasıl çalışır?

Üretim süreci fiber optik PLC ayırıcıs yarı iletken çiplerinkine benzer. Temel teknolojileri şunları içerir:

Malzemeler ve Biriktirme: bir waveguide layer with a higher refractive index is formed on a silicon or quartz substrate using methods such as chemical vapor deposition.
Fotolitografi ve Dağlama: Tasarlanan dalga kılavuzu deseni (esas olarak Y şeklindeki dal dizileri), fotolitografi kullanılarak dalga kılavuzu katmanına aktarılır ve aşındırma yoluyla fiziksel kanallar oluşturulur.
Kaplin ve Paketleme: Üretilen PLC çipi, optik sinyallerin verimli bir şekilde iletilmesini sağlamak için giriş/çıkış fiber optik dizilerine hassas bir şekilde hizalanır ve kalıcı olarak bağlanır.

Tüm sürecin anahtarı, her çıkış portunda son derece düzgün optik güç dağıtımı sağlayarak düşük kayıplı, yüksek tutarlılıklı optik bölme elde etmektir.

II. Ana Avantajlar ve Uygulama Senaryoları

PLC optik ayırıcılar, çoklu performans avantajlarından dolayı modern optik ağlar için ana tercih haline gelmiştir:

Düzgün Bölme: Giriş optik gücü eşit olarak dağıtılır ve bu da yüksek bölme oranı doğruluğu sağlar.
Dalga Boyu Duyarsızlığı: Çeşitli iletişim standartlarına uygun, 1260nm~1650nm geniş dalga boyu aralığında istikrarlı performans.
Kompakt ve Kararlı: Çip tabanlı tasarım, küçük boyut, çevresel sıcaklık değişimlerinden ve titreşimden etkilenmezlik ve yüksek güvenilirlik sağlar.
Yüksek Kanal Sayısı: 1×N yüksek kanal bölmeyi (örn. 1×64, 1×128) kolaylıkla uygular.

Ana Uygulama Alanları:

Eve Kadar Fiber (FTTH) Ağları: Pasif Optik Ağlarda (PON), Optik Dağıtım Ağı'nda (ODN) çekirdek bölme cihazı olarak görev yapar ve merkezi ofis sinyallerini çok sayıda son kullanıcıya dağıtır.
Veri Merkezi Ara Bağlantıları: Optik arka panellerde ve optik ara bağlantı bağlantılarında sinyal dağıtımı için kullanılır.
CATV Sistemleri: Video optik sinyallerinin çok noktalı dağıtımını sağlar.
Test Etme ve Algılama: Fiber optik test ekipmanlarında ve dağıtılmış sensör ağlarında optik yol dağıtım ünitesi olarak kullanılır.

III. Gelecekteki Gelişim Trendleri

5G'nin devreye alınması, gigabit optik ağ yükseltmeleri ve veri merkezi trafiğindeki artışla birlikte, fiber optik PLC ayırıcı pazar büyümeye devam ediyor. Gelecekteki teknolojik gelişmeler aşağıdakilere odaklanacaktır:

Daha yüksek entegrasyon: Daha fazla dallı (örneğin 1×256) çipler geliştirmek ve bunları dalga boyu bölmeli çoğullama (WDM) gibi işlevlerle tek bir modülde entegre etmek.
Minyatürleştirme ve düşük maliyet: Cihaz boyutunu daha da azaltmak ve üretim maliyetlerini düşürmek için süreçlerin iyileştirilmesi.
Akıllı yönetim: İzlenebilir akıllı ODN ağları elde etmek için optik zaman alanı reflektometreleri (OTDR) gibi izleme işlevleriyle entegrasyonun araştırılması.

Fiber optik PLC ayırıcılar, düzlemsel optik dalga kılavuzu teknolojisine dayanan istikrarlı ve verimli bölme yetenekleriyle, yüksek hızlı geniş bant optik ağlar oluşturmanın temel taşı haline geldi. Sürekli teknolojik evrimleri, tamamen optik ağların daha yüksek kapasiteye ve daha fazla zekaya yönelik gelecekteki gelişimini güçlü bir şekilde destekleyecektir.
