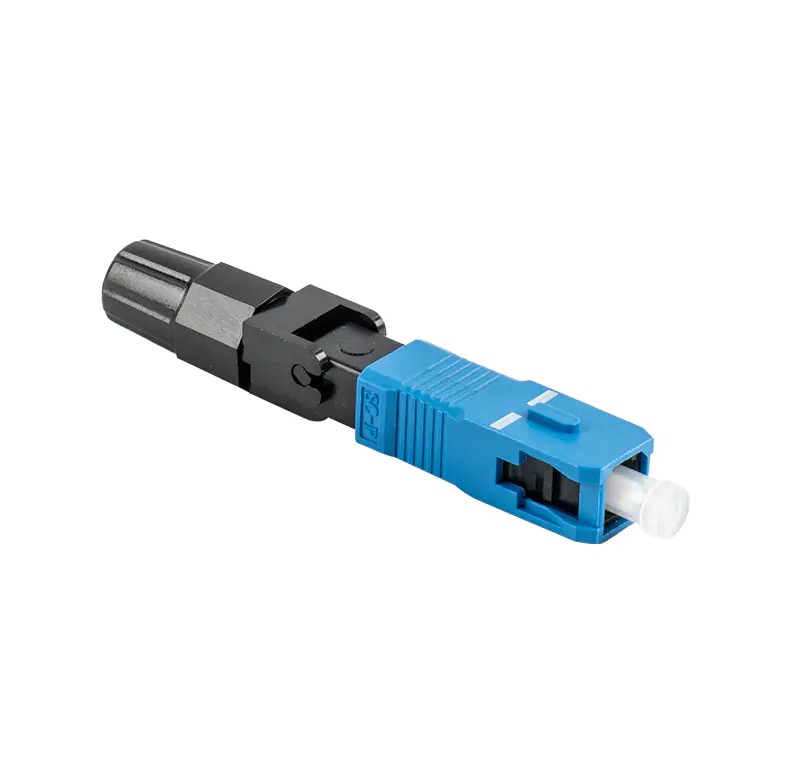

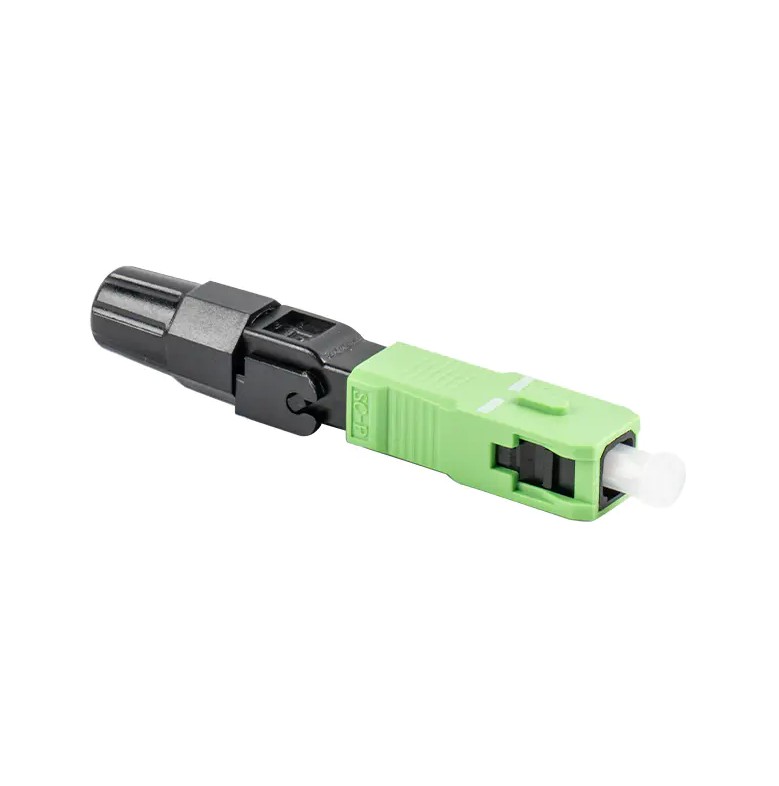

SC Serisi Fiber Optik Hızlı Bağlantı mekanik olarak hızlı fiber bağlantıları sağlayan ve fiber optik kabloların sahada eklenmesi için tasarlanmış bir fiber optik konektördür. Tipik olarak önceden cilalanmış bir halkaya ve mekanik bir birleştirme mekanizmasına sahiptir ve hızlı ve güvenilir fiber birleştirmeye olanak tanır.
Japonya'nın NTT Corporation tarafından geliştirilen SC konektörü, fiberler arasındaki çıkarılabilir bağlantılar için kullanılan dikdörtgen kabuklu bir fiber optik konektördür. Temel yapısı, boyutları FC konektörününkiyle aynı olan bir yüksük ve bağlantı manşonundan oluşur, ancak sabitleme mekanizması, dönme ihtiyacını ortadan kaldıran bir tak ve mandal mekanizması kullanır.
SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Importance of Fiber Optic Connectors in Modern Communication Networks
Fiber optik konektörler modern iletişim ağlarının önemli bir bileşenidir. Fiber optik iletişim sistemlerindeki optik fiberleri bağlar, sabitler ve korurlar; yüksek hızlı, yüksek kapasiteli ve uzun mesafeli veri iletiminin temelini oluştururlar. Bilgi teknolojisinin hızla gelişmesiyle birlikte fiber optik konnektörlerin uygulama alanı genişlemeye devam ediyor ve önemi artıyor.
1. Fiber Optiklerin Bağlanması ve Güvenliğinin Sağlanmasının Temel Rolü
primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Yüksek Hızlı Veri İletim Talebinin Desteklenmesi
5G, Nesnelerin İnterneti (IoT), bulut bilişim ve yapay zeka gibi gelişen teknolojilerin gelişmesiyle birlikte veri iletim hızlarına ve bant genişliğine olan talep artıyor. Fiber optik iletişim sistemlerinin temel bileşeni olan fiber optik konektörlerin yüksek bant genişliğine, düşük gecikme süresine ve yüksek güvenilirliğe sahip olması gerekir. Örneğin, SC Serisi Fiber Optik Hızlı konektör, hızlı ve güvenilir fiber bağlantılar elde etmek için ısı veya yapıştırıcı ihtiyacını ortadan kaldıran mekanik füzyon birleştirmeyi kullanır. FTTH (eve kadar fiber) gibi yüksek hızlı erişim senaryoları için idealdirler.
3. Çeşitli Uygulama Senaryolarına Uyarlanabilir
Fiber optik konektörler aşağıdakiler dahil ancak bunlarla sınırlı olmamak üzere çeşitli iletişim ağı ortamlarında yaygın olarak kullanılır:
Veri Merkezleri ve Kurumsal Ağlar: Veri merkezlerinde sunucular, anahtarlar, yönlendiriciler ve diğer cihazlar arasında yüksek hızlı veri iletimi için fiber optik konektörler kullanılır ve yüksek performanslı ağ mimarileri oluşturmanın anahtarıdır.
Telekomünikasyon Ağları: Taşıyıcı omurga ve metropol alan ağlarında, fiber optik konektörler optik kabloları, optik terminal ekipmanlarını ve optik iletim ekipmanlarını birbirine bağlayarak yüksek kapasiteli, uzun mesafeli iletişimin temelini oluşturur.
Eve Kadar Fiber (FTTH): Evdeki geniş bant erişiminde fiber optik konektörler, optik kabloları kullanıcı terminal ekipmanına bağlar ve gigabit ve hatta 10G erişimi elde etmede çok önemli bir rol oynar.
Gözetim ve Güvenlik Sistemleri: Video gözetimi, trafik yönetimi, güç izleme ve diğer alanlarda, yüksek çözünürlüklü, gerçek zamanlı video iletim ağları oluşturmak için fiber optik konektörler kullanılır.
Endüstriyel Otomasyon ve Akıllı Üretim: Endüstriyel kontrol, robot teknolojisi, akıllı fabrikalar ve diğer alanlarda, son derece güvenilir endüstriyel Ethernet ağları ve gerçek zamanlı kontrol sistemleri oluşturmak için fiber optik konektörler kullanılır.
4. İletişim Sistemlerinin Güvenilirliğini ve Sürdürülebilirliğini Artırma
design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. İletişim Teknolojisinin Sürekli Gelişiminin Teşvik Edilmesi
continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Uluslararası Standartlara ve Endüstri Şartnamelerine Uygunluk
Fiber optik konektörlerin uyumluluğunu ve birlikte çalışabilirliğini sağlamak için TIA/EIA-604-3, IEC 61754 ve GB/T 17650 gibi bir dizi ilgili uluslararası standart oluşturulmuştur. Bu standartlar, fiber optik konektörlerin boyutlarını, performansını ve test yöntemlerini açıkça tanımlayarak farklı üreticilerin ürünleri arasında uyumluluğu sağlar ve fiber optik iletişim endüstrisinin sağlıklı gelişimini destekler.
SC Konnektörlerin Diğer Konnektör Tipleriyle (LC, FC ve ST gibi) Karşılaştırılması
SC konnektörleri yapı, performans ve uygulama senaryoları açısından diğer konnektör türlerinden (LC, FC ve ST gibi) önemli ölçüde farklılık gösterir. Aşağıda ayrıntılı bir karşılaştırma yer almaktadır:
1. Yapı ve Görünüm
SC konnektörleri: Muhafaza dikdörtgen şeklindedir, takılabilir ve geçmeli bir tasarıma sahiptir. Nispeten büyüktürler, yaklaşık 28 mm uzunluğunda ve 15 mm genişliğindedirler ve genellikle mavi veya gri renktedirler.
LC konektörleri: SC konektörlerinden daha küçük olan LC konektörü, yaklaşık 15 mm uzunluğunda ve 8 mm genişliğinde kompakt bir dikdörtgendir ve genellikle sarı renktedir. Modüler jak (RJ) mandal mekanizması kullanan LC konnektörü, SC konnektörüne benzer şekilde takılır ancak daha kompakttır.
FC konnektörleri: Yuvarlak görünüşlü, dişli bağlantılı, yaklaşık 12 mm çapında ve 30 mm uzunluğundadır ve genellikle yeşil renktedir.
ST konektörler: Yuvarlak görünüm, vidalı sabitleme mekanizması ve yarım dönüşlü kilitleme mekanizması ile çok modlu fiber sistemler için uygundurlar.
2. Performans Özellikleri
SC Konektörü: 0,3dB dahilindeki ekleme kaybı ve 40dB'yi aşan geri dönüş kaybıyla mükemmel değiştirilebilirlik ve tekrarlanabilirlik sunar, bu da onu sık sık takıp çıkarmaya uygun hale getirir.
LC Konektörü: Kompakt, ekleme kaybı 0,25dB dahilinde ve geri dönüş kaybı 55dB'yi aşıyor. İtmeli-çekmeli eklenti çalışması yerden tasarruf sağlar ve yüksek yoğunluklu kablolama ortamları için uygundur.
FC Konektörü: Yaklaşık 0,2dB ekleme kaybı ve 50dB'yi aşan geri dönüş kaybıyla güvenli, dişli bir bağlantı sunarak yüksek stabilite gerektiren ortamlar için uygundur.
ST Konektörü: Kurulumu kolay ancak sökülmeye eğilimlidir; kampüs ağları ve bina alanı ağları gibi düşük hızlı iletim ortamları için uygundur.
3. Uygulama Senaryoları
SC Konektörü: Telekom operatörü ağı yapımında, kablolu TV ağlarında ve FTTB ve FTTH erişim ağları gibi kurumsal kampüs ağlarında, optik modemlerin, ayırıcıların ve diğer ekipmanların bağlanmasında yaygın olarak kullanılır.
LC Konektörü: Veri merkezleri içindeki sunucuları ve anahtarları bağlamak ve fiber optik dağıtım çerçevelerindeki bağlantı noktalarını bağlamak için uygundur. Genişleyen veri merkezlerinin fiber kablolama ihtiyaçları gibi yüksek yoğunluklu kablolama senaryoları için uygundur.
FC konektörleri: Şehirlerarası uzun mesafe fiber optik iletim ağları ve büyük veri merkezlerindeki çekirdek anahtarlama ekipmanları gibi istikrarlı optik sinyal iletimini sağlamak için bilgisayar odalarındaki uzun mesafeli iletişim ana hatlarını ve çekirdek ekipmanlarını bağlamak için kullanılır.
ST konnektörler: Yaygın olarak fiber optik patch panellerde kullanılan bu konnektörlerin dezavantajları kırılmaya yatkın olmaları, bağlantı noktalarına zarar vermeleri ve fiber optik iletişimin kalitesini etkilemeleridir.
4. Avantajlar ve Dezavantajlar
SC konektörleri: Avantajları arasında kullanım kolaylığı, düşük fiyat, kolay takıp çıkarma, minimum ekleme kaybı dalgalanması, yüksek basınç dayanımı ve yüksek kurulum yoğunluğu yer alır; Dezavantajları arasında ayrılma kolaylığı yer alır.
LC konektörleri: Avantajları arasında küçük boyut, yüksek yoğunluklu kablolamaya uygun olma ve kolay itme-çekme takma ve çıkarma; Dezavantajları arasında karmaşık bir üretim süreci ve potansiyel olarak daha yüksek maliyet yer alır.
FC konnektörleri: Avantajları arasında güvenli bağlantı ve iyi toz geçirmezlik yer alır; daha sıkı bağlantı gerektiren uygulamalara uygundur; dezavantajları nispeten karmaşık bir kurulum sürecini içerir.
ST konektörleri: Avantajları arasında kurulum kolaylığı ve düşük hızlı iletim ortamlarına uygunluk; dezavantajları arasında sökme kolaylığı ve yüksek yoğunluklu kablolamaya uygun olmama sayılabilir.
