Fiber Optik Ek Kapatma Nedir?

bir Fiber Optik Ek Kapatma optik kabloları bağlamak, korumak ve yönetmek için kullanılan özel bir cihazdır. Genellikle optik kabloların eklenmesi, dallara ayrılması, düzleştirilmesi veya ayrılması gibi işlemler için kullanılır. Optik fiber iletişim sistemlerinde, çeşitli ortamlarda optik kabloların istikrarlı çalışmasını ve uzun vadeli güvenilirliğini sağlayarak önemli bir rol oynar.

Fiber Optik Ek Kutularının ana fonksiyonları
Optik kablo bağlantısı: Optik sinyallerin sürekli iletimini sağlamak için iki veya daha fazla optik kabloyu bağlamak için kullanılır.

Mekanik koruma: Optik kablonun bağlantı yerindeki gerilme, bükülme veya dış kuvvetlerden dolayı zarar görmesini önler.

Çevre koruma: Nemin, tozun, böceklerin vb. iç mekana girmesini önlemek için su geçirmez, toz geçirmez ve nem geçirmez gibi sızdırmazlık özellikleri sağlar.

Artık fiber yönetimi: optik fiber birleştirme sonrasında kalan fiberler için bakım ve yönetim için uygun olan sabit ve tasnif alanı sağlar.

Destek ve sabitleme: Yer çekimi veya titreşim nedeniyle gevşemeyi önlemek amacıyla optik kabloya fiziksel destek sağlar.

Bileşim yapısı Fiber Optik Ek Kapatma
Muhafaza (bağlantı kutusu kapağı): genellikle metalden veya yüksek mukavemetli plastikten yapılmış olup, iyi basınç direnci ve korozyon direncine sahiptir. Yüzey, kolay kurulum ve sızdırmazlık için montaj delikleri, sızdırmazlık olukları vb. ile tasarlanmıştır.

Sızdırmazlık bileşenleri: Yaygın olarak kullanılanlar, IP düzeyinde koruma (IP68 gibi) elde etmek için kullanılan silikon contalar, ısıyla daralan makaronlar, O-halkalar vb.'dir.

Sabitleme cihazları: Kaymayı önlemek amacıyla optik kabloları sabitlemek için kullanılan kelepçeler, braketler, cıvatalar vb. dahil.

Artık fiber toplama tepsisi: Kolay kaynak ve bakım için optik fiberin fazla uzunluğunu düzenlemek ve sabitlemek için kullanılır.

Füzyon modülü (isteğe bağlı): Bazı gelişmiş modellerde, yerinde kaynak işlemleri için yerleşik füzyon ekleyiciler veya ısıyla büzüşen üniteler bulunur.

Fiber ek yeri kapatma türleri
Kullanım senaryosuna ve fonksiyonel gereksinimlere bağlı olarak fiber bağlantı kapakları aşağıdaki tiplere ayrılabilir:

Fiber optik bağlantı kapatmanın teknik parametreleri

birpplication scenarios of Fiber Optik Ek Kapatmaes
FTTH (eve kadar fiber) ağı: son kilometrede fiber erişimi için kullanılır, optik kabloları ve kullanıcı terminallerini bağlar.

FTTB (binaya fiber) ağı: Binaların içinde fiber dağıtımı için kullanılır.

Kentsel optik kablo ağı: Ana optik kabloları şube optik kablolarına bağlamak için kullanılır.

Güç iletişim sistemi: Güç kuleleri, trafo merkezleri ve diğer yerlerdeki fiber optik iletişim bağlantıları için kullanılır.

İzleme ve güvenlik sistemleri: video gözetimi, akıllı ulaşım ve diğer sistemler için fiber optik bağlantılar için kullanılır.

Denizaltı optik kabloları ve uzun mesafeli iletişim: okyanuslar arası veya bölgeler arası optik kablo bağlantıları için kullanılır.

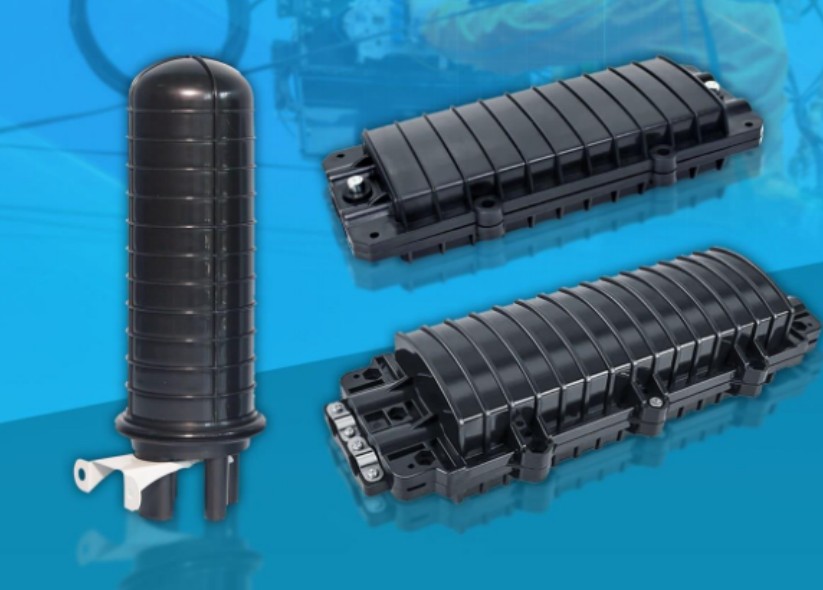

Yaygın türleri nelerdir? Fiber Optik Ek Kapatmaes ? Hangi kurulum ortamları için uygundurlar?

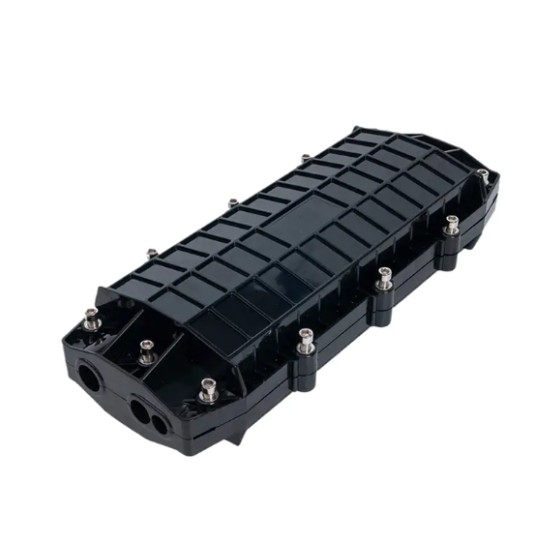

Yatay (hat içi) ekleme kutusu

Yatay (hat içi) bağlantı kutusu, içinde birden fazla füzyon modülü veya sabit yuva bulunan, genellikle silindirik veya dikdörtgen yapılı, yaygın bir optik kablo bağlantı cihazıdır. Ana yapıları şunları içerir:

Muhafaza: genellikle iyi basınç direnci ve korozyon direncine sahip metal veya yüksek mukavemetli plastikten yapılmıştır.

Füzyon modülü: İçinde bir füzyon tepsisi, ısıyla büzüşen tüp veya soğuk ekleme modülü bulunan fiber optik füzyon birleştirme için kullanılır.

Sabitleme aparatı: bağlantı işlemi sırasında optik kablonun kaymasını veya kaymasını önlemek için optik kabloyu sabitlemek için kullanılır.

Sızdırmazlık bileşenleri: Su geçirmez ve toz geçirmezlik sağlamak için kullanılan silikon contalar, O-halkalar vb.

Artık fiber toplama tepsisi: Kolay birleştirme ve bakım için optik fiberin fazla uzunluğunu düzenlemek ve sabitlemek için kullanılır.

Yatay bağlantı kutusu aşağıdaki kurulum ortamlarına uygundur:
Yeraltına doğrudan gömme kurulumu: şehir içi yolların altında veya yeşil kuşaklarda optik kablo bağlantısı için kullanılır.
Boru hattı döşemesi: Optik kabloların yer altı boru hatlarında doğrudan bağlantısı için kullanılır.
Havai kurulum: Optik kabloların direklere doğrudan bağlanması için kullanılır.
İç mekan kablolaması: Binaların içindeki optik kabloların doğrudan bağlantısı için kullanılır.

Yatay (hat içi) bağlantı kutusunun montaj yöntemi
Doğrudan gömme kurulumu: Bağlantı kutusunu doğrudan yeraltına gömün; kırsal veya uzak alanlar için uygundur.
Boru hattı kurulumu: Bağlantı kutusunu kentsel yeraltı optik kablo ağına uygun boru hattına yerleştirin.
Havai kurulum: direğe kancalar veya braketlerle sabitlenir, şehirlerdeki veya banliyölerdeki ana optik kablo bağlantıları için uygundur.

Yatay (hat içi) bağlantı kutusunun yapısal tasarımı nispeten basittir. Dahili bileşenler arasında füzyon modülleri, sabitleme aparatları, sızdırmazlık bileşenleri ve artık fiber toplama tepsileri vb. yer alır. Genel düzen nettir ve kurulumu ve bakımı kolaydır. Bu yapı onu tek nokta bağlantı senaryoları için oldukça uygun kılmaktadır.

Dallanma kayıplarını etkili bir şekilde azaltabilen ve optik sinyal iletiminin stabilitesini artırabilen ana optik kabloların düz bağlantısı gibi. Ayrıca basit yapısı ve düşük maliyeti nedeniyle diğer buat çeşitlerine göre daha ekonomik olup bütçesi kısıtlı projelere uygundur. Aynı zamanda yatay bağlantı kutusunun kurulum işlemi karmaşık aletler gerektirmez, kullanımı kolaydır ve özellikle geçici veya acil optik kablo bağlantı ihtiyaçları için hızlı inşaata uygundur.

birlthough the horizontal junction box is suitable for single-point connection and trunk optical cable straight-through, its structure only supports "one in and one out" or "one in and one out and then branching", which is not suitable for multi-way branching connection, especially in high-density scenarios such as data centers and smart buildings.

Ayrıca iç alanının sınırlı olması, kullanım oranının düşük olması ve ölçeklenebilirliğin zayıf olması, optik kablo ağının sürekli gelişiminin ihtiyaçlarının karşılanmasını zorlaştırmaktadır. Bu nedenle derz kutusu tipini seçerken gerçek ihtiyaçlara göre makul planlama yapmak gerekir.

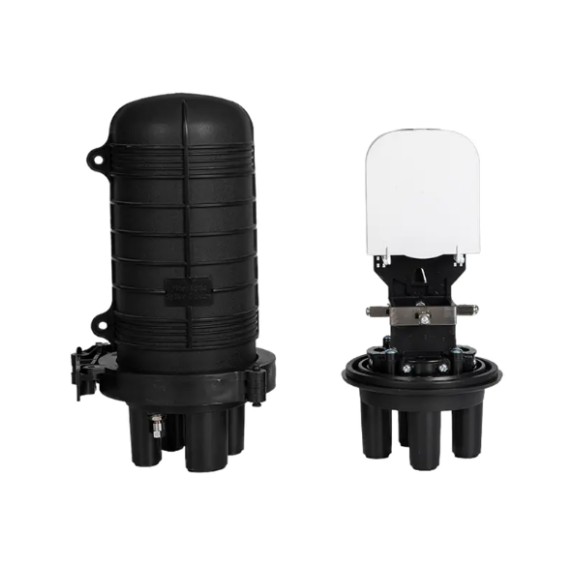

Dikey (kubbe tipi) derz kutusu
Dikey (kubbe tipi) bağlantı kutusu çok yönlü branşman bağlantısına uygun bir cihazdır. Birden fazla optik kablonun dal bağlantısını barındırabilecek geniş bir iç alana sahip, genellikle kubbe şeklinde veya yarım küre şeklinde bir yapıya sahiptir. Ana yapısı şunları içerir:

Muhafaza: genellikle iyi basınç direnci ve korozyon direncine sahip metal veya yüksek mukavemetli plastikten yapılmıştır.

Füzyon modülü: İçinde 1 giriş/4 çıkış, 1 giriş/6 çıkış vb. gibi birden fazla füzyon tepsisi veya dal bağlantı noktası vardır.

Döner füzyon tepsisi: Birden fazla optik kablonun bağlanması ve yönetimi için uygundur.

Sızdırmazlık bileşenleri: Su geçirmez ve toz geçirmezlik sağlamak için kullanılan silikon contalar, O-halkalar vb.

Artık fiber toplama tepsisi: Füzyon ve bakım için uygun olan fazla optik fiber uzunluğunu düzenlemek ve sabitlemek için kullanılır.

Dikey bağlantı kutuları aşağıdaki senaryolarda yaygın olarak kullanılmaktadır:
FTTH (Eve Kadar Fiber) ağı: ana optik kablo ile kullanıcı terminali arasındaki son mil erişimini bağlamak için kullanılır.
Bina iç kablolaması: Binadaki ana optik kabloyu her katın veya birimin şube optik kablosuna bağlamak için kullanılır.
İç/dış mekan hibrit kurulumu: Mevcut bina yenileme veya yeni inşaat projelerinde optik kablo branşman bağlantısı için uygundur.
Yüksek yoğunluklu erişim noktaları: veri merkezleri, akıllı binalar, kentsel optik kablo ağları vb.

Dikey (kubbe) bağlantı kutusunun montaj yöntemi
İç mekan kurulumu: Binanın içindeki optik kablo branşmanı bağlantısı için kullanılır.
Dış mekan kurulumu: FTTH erişim noktası gibi dış mekan optik kablo şube bağlantısı için kullanılır.
Hibrit kurulum: Mevcut bina yenileme veya yeni inşaat projelerinde optik kablo branşman bağlantısı için uygundur.

Dikey (kubbe) bağlantı kutusu, 1 giriş/4 çıkış, 1 giriş/6 çıkış ve diğer konfigürasyonlar gibi yüksek yoğunluklu optik kablo erişim senaryolarına uygun, çok kanallı branşman bağlantısını destekler. İç alanı büyüktür, bu da optik kablo düzenlemesi ve artık fiber yönetimi için uygundur ve yerleşim alanları ve ofis binaları gibi yüksek yoğunluklu erişim noktaları için uygundur. Aynı zamanda bu tip bağlantı kutusu kurulumu esnektir ve havai, boru hattı ve doğrudan gömme gibi birden fazla döşeme yöntemini destekleyebilir.

Ancak yapısı nispeten karmaşıktır ve kurulum ve bakım belirli beceriler gerektirir. Maliyeti de diğer tiplerden biraz daha yüksektir ve geçici inşaat için uygun olmayan kurulum ortamı için belirli gereksinimleri vardır.

Isıyla daralan bağlantı kutusu
Isıyla büzüşen bağlantı kutusu, ısıyla büzüşen tüp veya ısıyla büzüşen manşonla kapatılan bir cihazdır. Genellikle minyatürleştirilmiş şekilde tasarlanmıştır ve az sayıda optik kablonun bağlantısına uygundur. Ana yapısı şunları içerir:

Muhafaza: Genellikle plastik veya metalden yapılmış, basit bir yapıya sahiptir.

Füzyon modülü: İçerisinde fiber optik füzyon için füzyon tepsisi veya soğuk bağlantı modülü bulunmaktadır.

Isıyla büzüşen tüp: Sıkı bir su geçirmez conta oluşturmak için ısıtıldığında büzülür.

Sabit kelepçe: Kaymayı önlemek amacıyla optik kabloyu sabitlemek için kullanılır.

Artık fiber toplama tepsisi: Kolay birleştirme ve bakım için optik fiberin fazla uzunluğunu düzenlemek ve sabitlemek için kullanılır.

Isıyla büzüşen bağlantı kutusu aşağıdaki senaryolar için uygundur:
Erken optik kablo ağı dönüşüm projesi: eski optik kabloların bağlanması ve yükseltilmesi için kullanılır.
Geçici veya acil durum kurulumu: geçici inşaat, geçici iletişim hatları vb.
Küçük erişim noktaları: küçük baz istasyonları, geçici izleme noktaları vb.
Sınırlı bütçeli projeler: Yüksek maliyet gereksinimi olan projelere uygundur.

Isıyla daralan derz kutularının montaj yöntemleri
Hızlı kurulum: Sızdırmazlık, hızlı inşaat için uygun olan ısıyla büzüşen tüpün ısıtılması ve büzülmesiyle sağlanır.
Minyatürleştirilmiş kurulum: Küçük erişim noktaları gibi sınırlı alana sahip senaryolar için uygundur.
Geçici kurulum: Geçici inşaat veya acil durum iletişim hatları için uygundur.

Isıyla büzüşen bağlantı kutusunun kurulumu kolaydır, karmaşık aletler gerektirmez ve özellikle sınırlı bütçeli projeler için hızlı kuruluma uygundur. Isıyla büzüşen tüpün büzülmesi yoluyla iyi bir su geçirmezlik performansı elde eder, güçlü bir sızdırmazlığa sahiptir ve dahili optik fiberi çevresel faktörlerden etkili bir şekilde koruyabilir.

Ayrıca bu tür bağlantı kutusu, küçük erişim noktaları veya geçici inşaat senaryoları için uygun olan az sayıda optik kablonun bağlantısı için uygundur. Ancak, ısıyla büzüşen bağlantı kutusu tekrar kullanılamaz ve ısıyla büzüşme işlemi tamamlandıktan sonra tekrar açılamaz, bu da sık sık sökme ve takma gerektiren senaryolarda uygulamasını sınırlar. Aynı zamanda, ısıyla büzüşen malzemelerin ömrü kısadır, eskimeye eğilimlidir ve yalnızca az sayıda optik kablonun bağlantısı için uygundur, çok kanallı dallanma veya yüksek yoğunluklu erişim gereksinimleri için uygun değildir.

Mekanik olarak kapatılmış bağlantı kutusu
Mekanik olarak kapatılmış bağlantı kutusu, sızdırmazlığı sağlamak için contalar, O-halkalar, sızdırmazlık contaları ve diğer mekanik yöntemleri kullanan bir cihazdır. Genellikle modüler bir tasarıma sahiptir ve çeşitli optik kablo bağlantı senaryolarına uygundur. Ana yapıları şunları içerir:

Muhafaza: genellikle iyi basınç direnci ve korozyon direncine sahip metal veya yüksek mukavemetli plastikten yapılmıştır.

Füzyon modülü: İçinde 1 giriş/4 çıkış, 1 giriş/6 çıkış vb. gibi birden fazla füzyon tepsisi veya dal bağlantı noktası vardır.

Sızdırmazlık bileşenleri: su geçirmez ve toz geçirmezlik elde etmek için kullanılan silikon contalar, O-halkalar, sızdırmazlık contaları vb.

Sabitleme aparatı: Kaymayı önlemek amacıyla optik kabloyu sabitlemek için kullanılır.

Artık fiber toplama tepsisi: Kolay birleştirme ve bakım için optik fiberin fazla uzunluğunu düzenlemek ve sabitlemek için kullanılır.

Mekanik olarak kapatılmış bağlantı kutusues are suitable for the following scenarios:
Yeni projeler: FTTH, FTTB vb. gibi modern iletişim ağı inşaatına uygundur.
Yüksek yoğunluklu erişim senaryoları: veri merkezleri, akıllı binalar, kentsel optik kablo ağları vb.
Çoklu döşeme yöntemleri: Tepegöz, boru hattı ve doğrudan gömme gibi birden fazla kurulum yöntemini destekler.
Sık sık sökme ve takma gerektiren senaryolar: veri merkezleri, baz istasyonları ve sık bakım gerektiren diğer senaryolar gibi.

Mekanik salmastra tipi bağlantı kutusunun montaj yöntemi
Yeni proje: FTTH, FTTB vb. gibi modern iletişim ağı inşaatına uygundur.
Yüksek yoğunluklu erişim senaryoları: veri merkezleri, akıllı binalar, kentsel optik kablo ağları vb.
Çoklu döşeme yöntemleri: Tepegöz, boru hattı ve doğrudan gömme gibi birden fazla kurulum yöntemini destekler.
Sık sökme ve takma senaryoları: Veri merkezleri, baz istasyonları vb. sık bakım gerektiren senaryolara uygundur.

Mekanik salmastralı tip bağlantı kutusu, veri merkezi veya baz istasyonu bakımı gibi sık sökme ve takma gerektiren senaryolara uygun, tekrar kullanılabilir ve değiştirilebilir conta özelliklerine sahiptir. Mekanik salmastra yapısı, ısıyla büzüşen tipe göre daha dayanıklı ve daha uzun ömürlü olup, son derece uyarlanabilir, çeşitli ortamlara ve optik kablo türlerine uygundur. Ayrıca bu tip bağlantı kutusu, farklı senaryoların ihtiyaçlarını karşılamak için esnek bir kuruluma sahiptir ve baş üstü, boru hattı ve doğrudan gömme gibi birden fazla döşeme yöntemini destekler.

Ancak kurulumu nispeten karmaşıktır ve belirli teknik becerilere sahip profesyonel araçlar ve personel gerektirir. Maliyet de nispeten yüksektir ve kurulum ortamı için belirli gereksinimler vardır. Su sızıntısı problemlerini önlemek için contaların yerine takıldığından emin olmak gerekir.

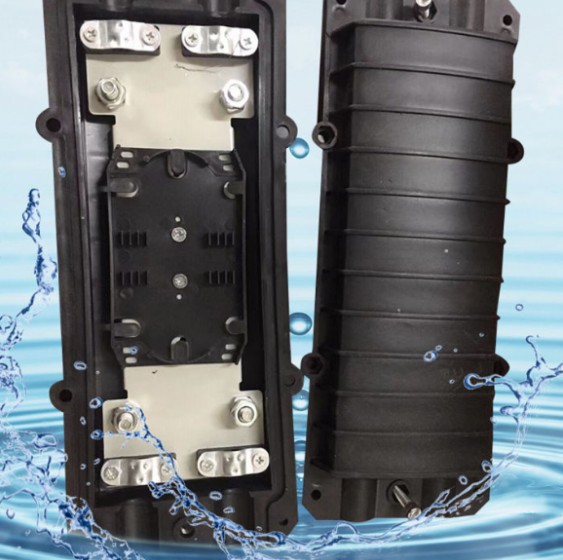

Fiber optik bağlantı kapağının su geçirmezlik derecesi (IP68 gibi) ne tür bir koruma sağlar?
Su geçirmezlik derecesi fiber optik bağlantı kapatma (IP68 gibi) aşağıdaki korumayı sağlayabilir:

Tam toza dayanıklılık: IP68 derecelendirmesinin ilk sayısı olan "6", cihazın çapı 1 mm'den büyük katı nesnelerin girişini tamamen önleyebildiği, yani tüm toz parçacıklarını bloke edebildiği ve dahili bileşenlerin tozdan etkilenmemesini sağlayabileceği anlamına gelir.

Yüksek su geçirmezlik performansı: IP68 derecesinin ikinci rakamı olan "8", cihazın belirli bir süre boyunca, genellikle 1 metre derinlikte 30 dakikadan fazla, hatta bazı durumlarda 1,5 metre derinliğe kadar suya daldırılabileceği anlamına gelir. Bu koruma özelliği, fiber optik bağlantı kapağının zorlu su ortamlarında istikrarlı çalışmasını sürdürmesini sağlar.

Dış mekan ve zorlu ortamlar için uygundur: IP68 su geçirmez ek yeri kapakları, yağmur, nem ve su sıçraması gibi çevresel faktörlerin etkisine etkili bir şekilde direnebilir ve dış mekan, maden, tünel, yeraltı ve ağır su veya toz içeren diğer ortamlar için uygundur. Örneğin, FTTH (eve kadar fiber) ağlarında, IP68 su geçirmez bağlantı kapakları, fiber optik bağlantıların stabilitesini ve güvenilirliğini sağlayabilir.

İyi sızdırmazlık: IP68 su geçirmez dereceli bağlantı kutuları genellikle nem ve diğer parçacıkların muhafazaya girmesini önlemek için O-halkalar, contalar ve sızdırmazlık yapıştırıcıları gibi etkili sızdırmazlık önlemlerini kullanır. Bu tasarım, ekipmanın uzun süreli kullanım sırasında dış ortamın etkisiyle arızalanmamasını sağlar.

Korozyon direnci ve yaşlanma direnci: IP68 su geçirmez dereceli bağlantı kutuları genellikle alüminyum alaşımı, plastik ve ABS plastik gibi iyi korozyon direncine ve yaşlanma direncine sahip olan ve ekipmanın servis ömrünü uzatabilen yüksek kaliteli malzemelerden yapılır.

Çeşitli kurulum yöntemleri için uygundur: IP68 su geçirmez dereceli bağlantı kutuları yalnızca baş üstü kurulum için değil, aynı zamanda farklı ortamlardaki kurulum gereksinimlerini karşılayabilen boru hattı döşemesi ve doğrudan gömme kurulumu için de uygundur.

Fiber optik bağlantı kutusunun sızdırmazlık performansı, uzun süreli kullanımda güvenilirliği nasıl sağlar?
Fiber optik bağlantı kutusunun sızdırmazlık performansı, uzun vadeli güvenilirliğini garantileyen temel faktörlerden biridir. Uzun süreli kullanımda sızdırmazlık performansının istikrarlı kalmasını sağlamak amacıyla, etkili su geçirmez, toz geçirmez ve neme dayanıklı koruma elde etmek için genellikle çeşitli teknik araçlar ve malzemeler kullanılır. Bazı yaygın sızdırmazlık teknolojileri ve bunların uzun vadeli güvenilirliği nasıl sağladıkları aşağıda açıklanmıştır:

Mekanik Salmastra: Mekanik salmastra en yaygın kullanılan sızdırmazlık yöntemidir. Bağlantı kutusunun kapağının, silikon contalar, O-ringler ve paslanmaz çelik vidalar gibi bileşenler kullanılarak kabuğa sıkıca sabitlenmesiyle elde edilir. Bu sızdırmazlık yönteminin tekrarlanan açılma ve kapanma performansı iyidir ve sık bakım gerektiren senaryolar için uygundur. Ek olarak, mekanik salmastra yapısı uzun süreli kullanım sırasında kolay kolay eskimez ve nem ve tozun bağlantı kutusuna girmesini etkili bir şekilde önleyebilir, böylece fiber optik konnektörü çevresel etkilerden koruyabilir.

Isıyla büzüşen conta: Isıyla büzüşen conta, sıkı bir sızdırmazlık katmanı oluşturmak için ısıyla büzüşen tüpü veya ısıyla büzüşen manşonu optik kablo etrafında daraltmaktır. Bu yöntem, özellikle erken optik kablo ağı yeniden yapılandırma projelerinde az sayıda optik kablonun bağlanması için uygundur. Isıyla büzüşen malzemeler, ısıtma sonrasında kablo kılıfına sıkı bir şekilde yerleşerek iyi bir su geçirmezlik performansı sağlar. Ancak, ısıyla büzüşen contalar yeniden kullanılamaz ve ısıyla büzüşme tamamlandıktan sonra tekrar açılamaz, dolayısıyla tek seferlik kurulum senaryoları için daha uygundurlar.

Elastomerik kauçuk conta: Elastomerik kauçuk conta malzemeleri (TPE jel gibi) iyi bir esnekliğe ve esnekliğe sahiptir ve kesintisiz bir conta oluşturmak için bağlantı kutusunun içindeki tüm boşlukları doldurabilir. Bu malzeme, sızdırmazlık etkisini sağlamak için basınç altında eşit şekilde dağıtılabilir. Ayrıca elastomerik kauçuk sızdırmazlık malzemesi yaşlanma karşıtı ve korozyon direnci özelliklerine de sahiptir ve zorlu ortamlarda uzun süre kullanılabilir.

Silikon sızdırmazlık: Silikon sızdırmazlık malzemesi, mükemmel sıcaklık direnci ve kimyasal stabiliteye sahip daha yeni bir sızdırmazlık teknolojisidir ve çok çeşitli çevre koşullarına uyum sağlayabilir. Silikon sızdırmazlık malzemesi bir kalıpta tek seferde oluşturulur, böylece bağlantı kutusunun bağlantı yüzeyi kesintisiz olur ve böylece güvenilir sızdırmazlık performansı sağlanır. Ayrıca silikon sızdırmazlık malzemesi daha geniş bir kablo çapı aralığını kapsayabilir ve farklı özelliklerdeki optik kablolara uyum sağlayabilir.

Çift sızdırmazlık tasarımı: Bazı üst düzey veya özel uygulama bağlantı kutularında, çift sızdırmazlık tasarımı benimsenir; yani, sızdırmazlık performansını daha da artırmak için mekanik sızdırmazlık temelinde bir ısıyla büzüşmeli veya elastomer sızdırmazlık katmanı eklenir. Bu tasarım, karmaşık ortamlardaki sızdırmazlık zorluklarıyla etkili bir şekilde başa çıkabilir ve uzun süreli kullanım sırasında dış ortamdaki değişiklikler nedeniyle bağlantı kutusunun arızalanmamasını sağlar.

Sızdırmazlık malzemelerinin uyumluluğu ve dayanıklılığı: Sızdırmazlık performansının uzun vadeli güvenilirliğini sağlamak için, bağlantı kutusunda kullanılan sızdırmazlık malzemesinin optik kablo malzemesiyle uyumlu olması ve iyi yaşlanma ve korozyon direncine sahip olması gerekir. Örneğin YD/T 814.x serisi standartlar, sızdırmazlık malzemelerinin çevresel faktörlerden (nem, tuz serpintisi, ultraviyole ışınları vb.) dolayı bozulmamasını sağlamak için bağlantı kutusu malzemelerinin fiziksel, kimyasal özelliklerini ve uyumluluk gereksinimlerini açıkça belirtmektedir.

İnşaat süreci ve montaj özellikleri: Malzemelerin yanı sıra inşaat süreci ve montaj özellikleri de sızdırmazlık performansını etkileyen önemli faktörlerdir. Örneğin montaj işlemi sırasında contanın sızdırmazlık oluğuna eşit şekilde yerleştirilmesine ve vidaların boşluk bırakılmadan sıkılmasına dikkat edilmelidir. Ek olarak, optik kablo kılıfının parlatılması da, sızdırmazlık bandının veya sızdırmazlık halkasının optik kablonun yüzeyi ile sıkı bir şekilde birleştirilebilmesini sağlamak ve böylece sızdırmazlık etkisini arttırmak için gerçekleştirilmelidir.

FTTH ağlarındaki fiber optik bağlantı kutularının özel uygulamaları nelerdir?
Optik fiber bağlantı kutuları FTTH (eve kadar fiber) ağlarında, esas olarak aşağıdaki hususlara yansıyan birçok özel uygulamaya sahiptir:

Bağlantı ve dağıtım fonksiyonları: FTTH ağlarında, fiber optik bağlantı kutuları, optik fiber füzyonu, fiber bölme ve dağıtım elde etmek için ana optik kabloları kullanıcı erişimli optik kablolara bağlamak için kullanılır. Örneğin fiber optik kablo ayırıcı kutusu (kutu), dağıtım kablosu ile kullanıcı kablosu arasındaki bağlantıyı açık havada veya kapalı alanda tamamlayabilir ve çok seviyeli ayırma çözümlerini destekler. Ayrıca Fiber Optik Ek Kapatma, optik fiber bağlantılarının kararlılığını ve güvenilirliğini sağlamak için optik fiberlerin sabitlenmesini, füzyonunu ve artık fiber yönetimini de destekler.

Koruyucu bağlantı: Fiber Optik Ek Kapatma nem ve toz gibi dış etkenlerin optik fibere zarar vermesini önlemek için optik fiber bağlantısına mekanik koruma ve çevresel sızdırmazlık sağlar.

Örneğin, IP65 koruma seviyesine sahip Fiber Optik Ek Kapatma, yağmur ve nem gibi çevresel faktörlerin etkisine etkili bir şekilde direnebilir ve dış mekan, maden, tünel ve diğer ortamlarda yoğun su veya toz bulunan sahneler için uygundur. Ek olarak, bağlantı kutusunun sızdırmazlık performansı, uzun vadeli güvenilirliği sağlamak için mekanik sızdırmazlık, ısıyla büzüşen sızdırmazlık ve diğer yöntemlerle elde edilir.

Esnek kurulum yöntemi: Fiber Optik Ek Kapatma, farklı uygulama senaryolarına uygun, duvara monte, direğe monte ve rafa monte kurulum dahil olmak üzere çeşitli kurulum yöntemlerini destekler.

Örneğin, iç ve dış mekan kullanımına uygun, kolay bakım ve kurulum için FTTH soket paneli çevrilebilir. Ek olarak Fiber Optik Ek Kapatma, fiber optik bağlantılar için stabil koruma sağlamak üzere direklere veya binalara da monte edilebilir.

Birden fazla bağlantı yöntemini destekleyin: Fiber Optik Ek Kapatma Füzyon birleştirme, soğuk birleştirme ve yerinde bağlantı dahil olmak üzere birden fazla bağlantı yöntemini destekler. Örneğin, Fiber Optik Ek Kapatma önceden cilalanmış pimler ve mekanik konektörlerle donatılmıştır. Fiber optik birleştiriciye veya cilalamaya gerek yoktur. Fiber optik bağlantı, basit bağlantı araçlarıyla sabitlenebilir. Ayrıca Fiber Optik Ek Kapatma, farklı tipteki fiber optik bağlantı ihtiyaçlarına uygun SC ve LC gibi adaptör arayüzlerini de destekler.

Güçlü uyarlanabilirlik: Fiber Optik Ek Kapatma, yüksek sıcaklık, yüksek nem ve kuvvetli rüzgar gibi zorlu ortamlar da dahil olmak üzere çeşitli çevre koşulları için uygundur.

Örneğin Fiber Optik Ek Kapağının çalışma sıcaklığı aralığı genellikle -40°C ile 85°C arasındadır ve ekstrem iklim koşullarına uyum sağlayabilmektedir. Buna ek olarak, Fiber Optik Ek Kapatma aynı zamanda iyi korozyon direncine ve yaşlanma karşıtı özelliklere sahiptir ve bu da ekipmanın servis ömrünü uzatabilir.

Yüksek yoğunluklu erişimi destekleyin: FTTH ağında Fiber Optik Ek Kapatma, 1 giriş/4 çıkış, 1 giriş/6 çıkış ve diğer yapılandırmalar gibi yüksek yoğunluklu erişim ihtiyaçlarını destekler. Bu tip bağlantı kutusu, kullanıcıların fiber optik erişim ihtiyaçlarını karşılamak amacıyla yerleşim alanları ve ofis binaları gibi yüksek yoğunluklu erişim noktaları için uygundur.

Kolay bakım ve yönetim: Tasarım Fiber Optik Ek Kapatma bakımı ve yönetimi kolaydır. Örneğin, Fiber Optik Bağlantı Kapağının iç yapısı, optik fiberlerin düzenlenmesi ve sabitlenmesi için uygun olan ve optik fiber kaybını azaltan makul şekilde tasarlanmıştır. Ayrıca Fiber Optik Ek Kapatmanın kurulum süreci basittir, karmaşık aletler gerektirmez ve hızlı inşaata uygundur.

Fiber Optik Ek Kapatmanın kurulum yöntemleri nelerdir?
Fiber Optik Ek Kapatmayı kurmanın birçok yolu vardır ve özel seçim, optik kablonun döşeme yöntemine ve gerçek çevresel gereksinimlere bağlıdır. Aşağıda birkaç yaygın kurulum yöntemi ve bunların ayrıntılı açıklamaları yer almaktadır:

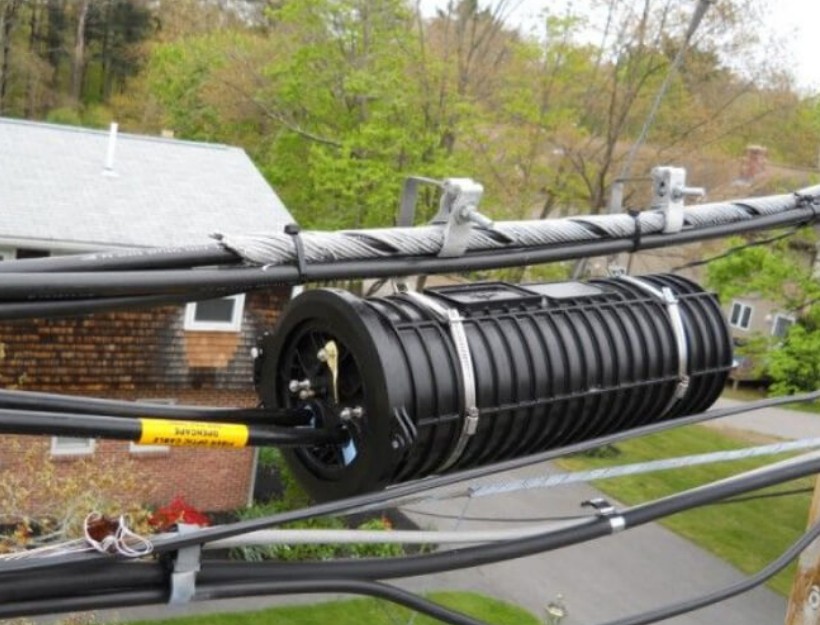

Havai kurulum: Havai kurulum, Fiber Optik Ek Kapatmayı şehirlerdeki veya banliyölerdeki ana optik kablo bağlantıları için uygun olan bir direk veya brakete sabitlemektir. Bağlantı kutusunun sağlam olmasını sağlamak için kurulum sırasında raflar, vidalar ve diğer aksesuarlar gereklidir. Bu kurulum yöntemi, FTTH ağlarındaki erişim noktaları gibi toprak girişiminin azaltılması gereken senaryolar için uygundur.

Boru hattı kurulumu: Boru hattı döşenmesinde, Fiber Optik Ek Kapatma Optik kabloyu dış ortamdan korumak için genellikle boru hattının menholüne veya el deliğine monte edilir. Kurulum sırasında, suyun ıslanmasını önlemek için bağlantı kutusunun rögarda daha yüksek bir konuma yerleştirilmesi gerekir ve optik kablonun geri kalan kablosunun bir "O" halkasına sarılmasını ve bir bağlantı teli ile sabitlenmesini sağlamak için bağlantı kutusunun bir braket ile sabitlenmesi gerekir.

Doğrudan gömme kurulumu: Doğrudan gömme kurulumu, Fiber Optik Ek Kapatma kırsal veya az gelişmiş alanlar için uygun olan doğrudan yeraltına. Kurulum sırasında optik kablonun çapına göre uygun giriş ve çıkış borularını seçmeniz ve nem ve toprak basıncının optik kabloya zarar vermesini önlemek için sızdırmazlık işleminin yapıldığından emin olmanız gerekir.

Duvara monte kurulum: Duvara monte kurulum, iç veya bina içi optik kablo bağlantıları için uygundur ve genellikle FTTH ağlarında terminal erişimi için kullanılır. Kurulum sırasında duvara asmayı veya direği tutmayı seçebilirsiniz. Ekleme kutusunun kabuk malzemesi çoğunlukla, iyi korozyon direncine ve mekanik dayanıma sahip, yüzey püskürtme işlemine sahip yüksek kaliteli karbon çeliğinden oluşur.

Rafa monte kurulum: Rafa monte kurulum, veri merkezleri ve baz istasyonları gibi sık bakım gerektiren sahneler için uygundur. Ekleme kutusu, kolay yönetim ve bakım için standart bir rafa monte edilebilir. Bağlantı kutusunun rafta sabit kalmasını sağlamak için kurulum sırasında özel sabitleme aksesuarları kullanılmalıdır.

Tekrarlanan açılış kurulumu: Bazı üst düzey bağlantı kutuları, sık bakım gerektiren sahneler için uygun olan tekrarlı açma ve kapamayı destekler. Kurulum sırasında bağlantı kutusunu açmak için yalnızca altıgen soket vidalarını gevşetmeniz gerekir. Kullanımı kolaydır ve soğuk bağlantı ve sıcak eriyik gibi çeşitli bağlantı yöntemlerine uygundur.

Isıyla büzüşen conta kurulumu: Isıyla büzüşen conta, az sayıda optik kablonun bağlanması için uygun olan, ısıyla büzüşen tüpün büzülmesiyle sızdırmazlık sağlayan bir kurulum yöntemidir. Kurulum sırasında, ısıyla büzüşen tüpün fiber optik üzerine yerleştirilmesi gerekir ve ısıtıldıktan sonra, iyi bir su geçirmezlik performansı oluşturmak için fiber optik ile sıkı bir şekilde birleştirilir.

Mekanik salmastra montajı: Mekanik salmastralar, birden fazla demontaj ve montaj gerektiren senaryolara uygun O-ring ve conta gibi bileşenler kullanılarak sızdırmaz hale getirilir. Montaj sırasında sızdırmazlık halkasının sızdırmazlık oluğuna eşit şekilde yerleştirildiğinden emin olun ve su sızıntısını önlemek için vidaları sıkın.
