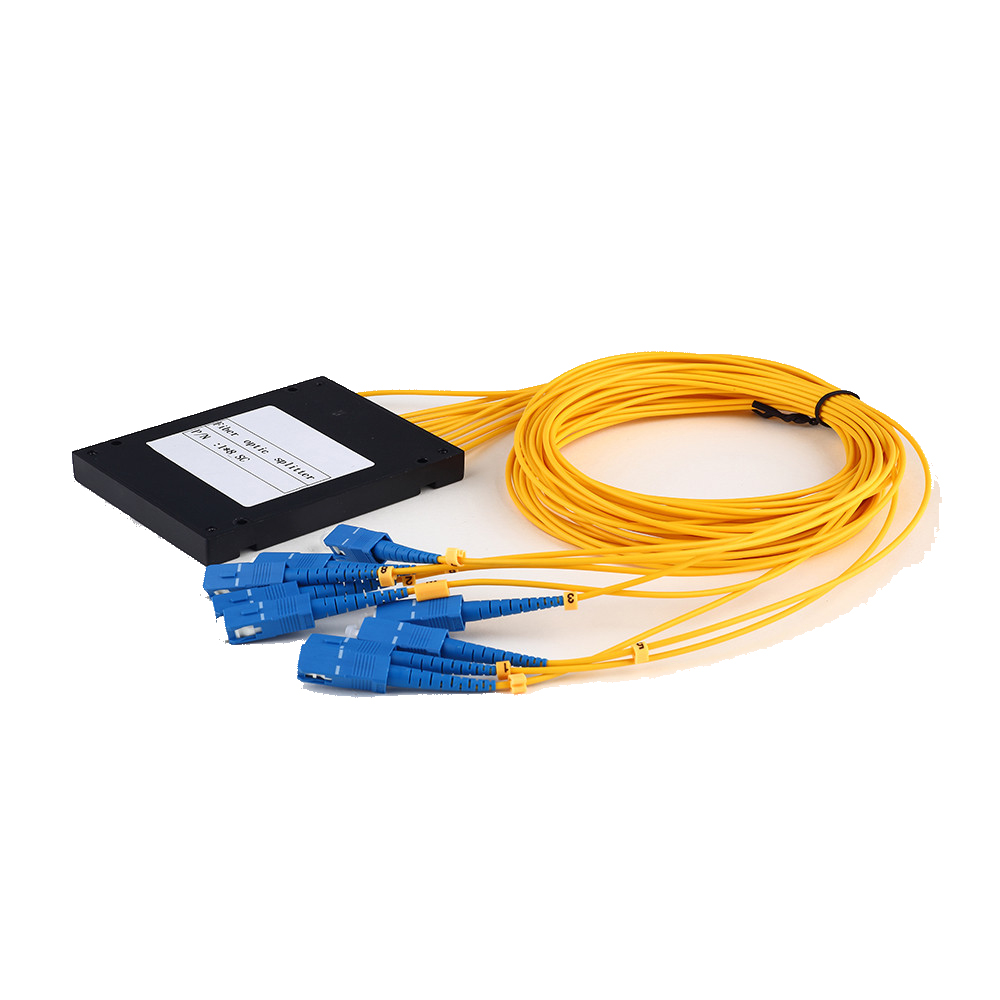

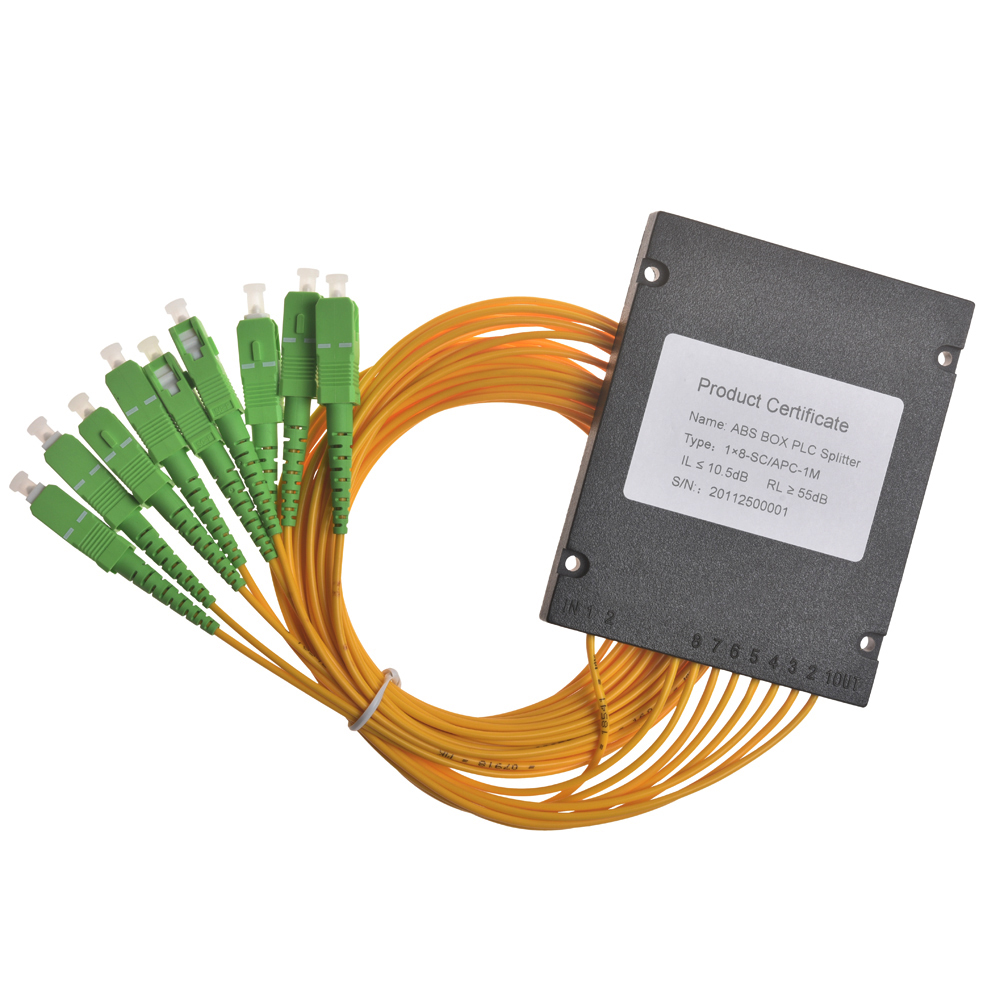

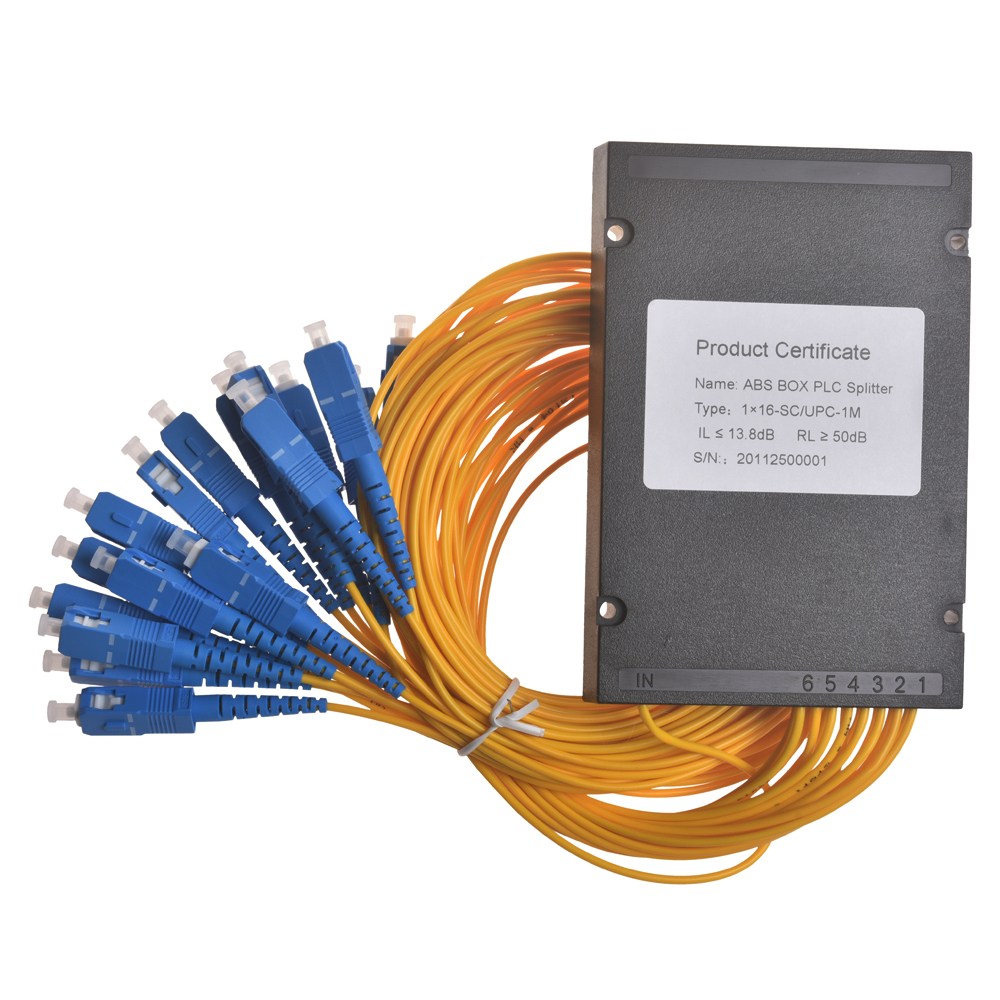

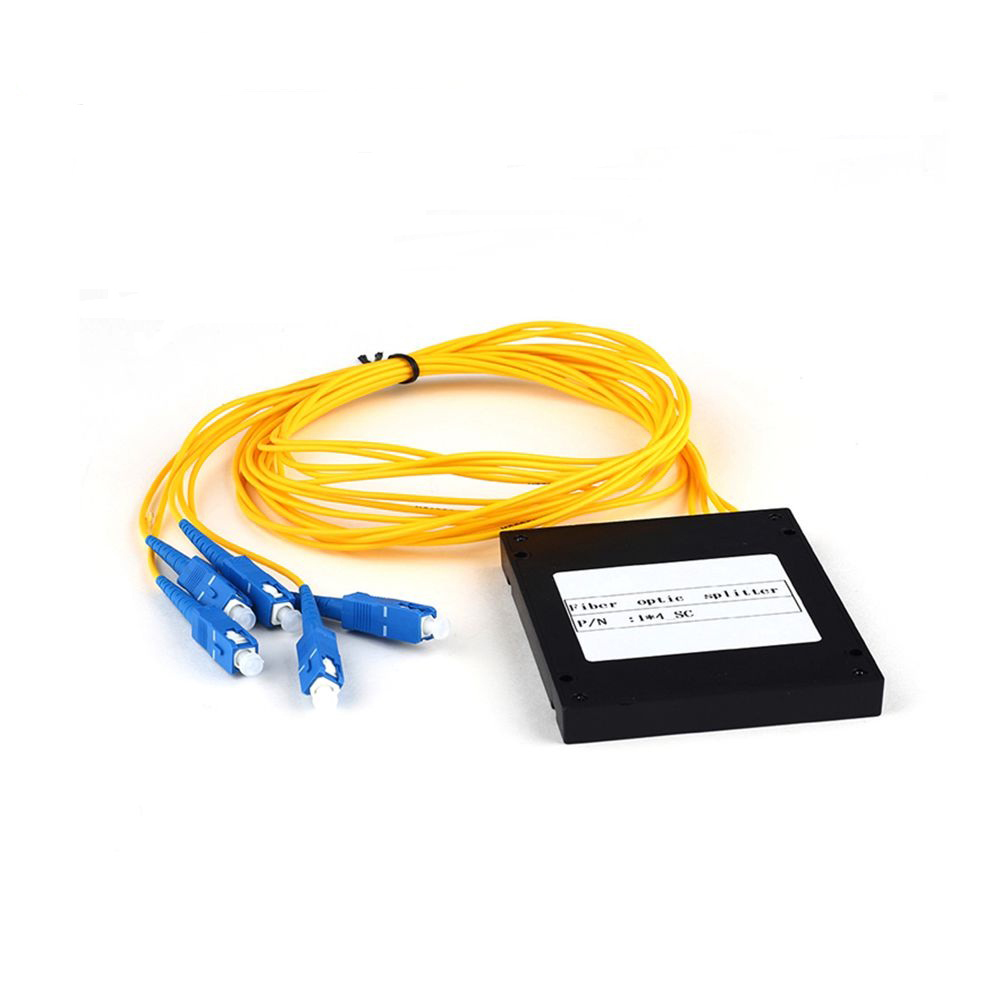

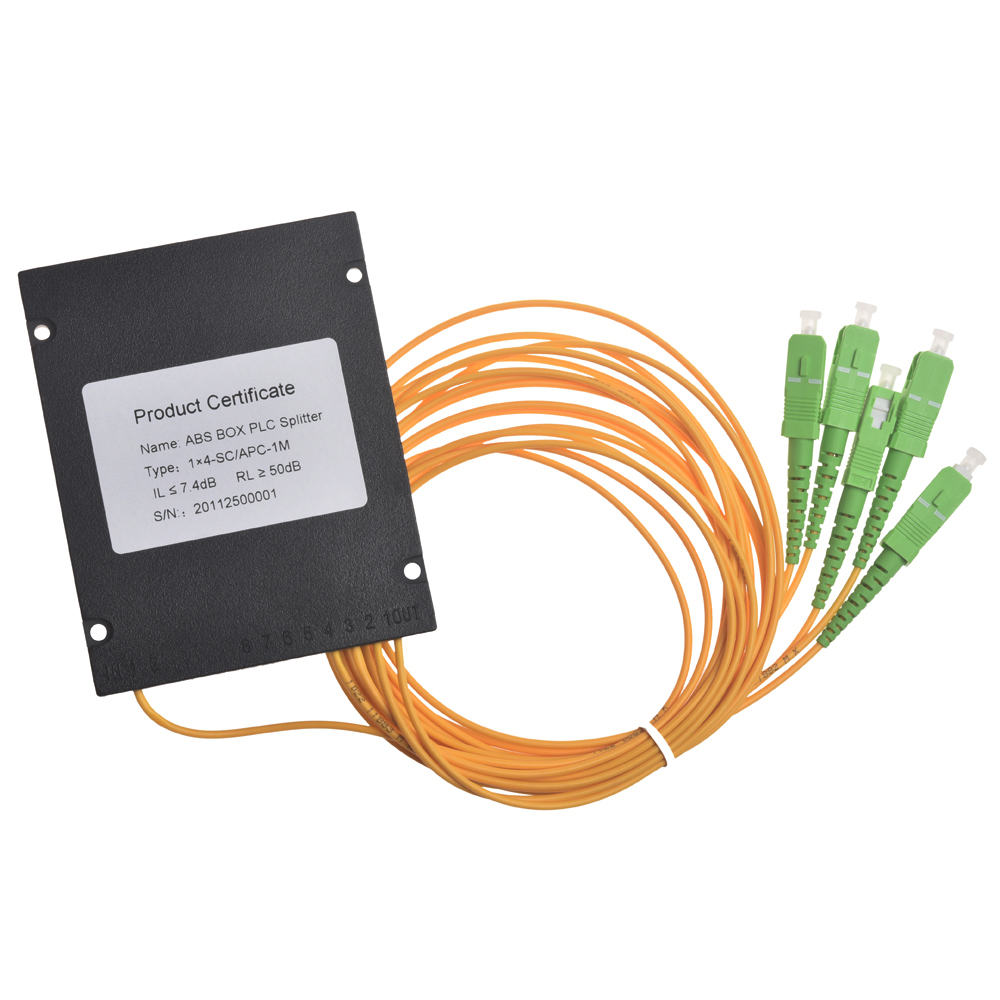

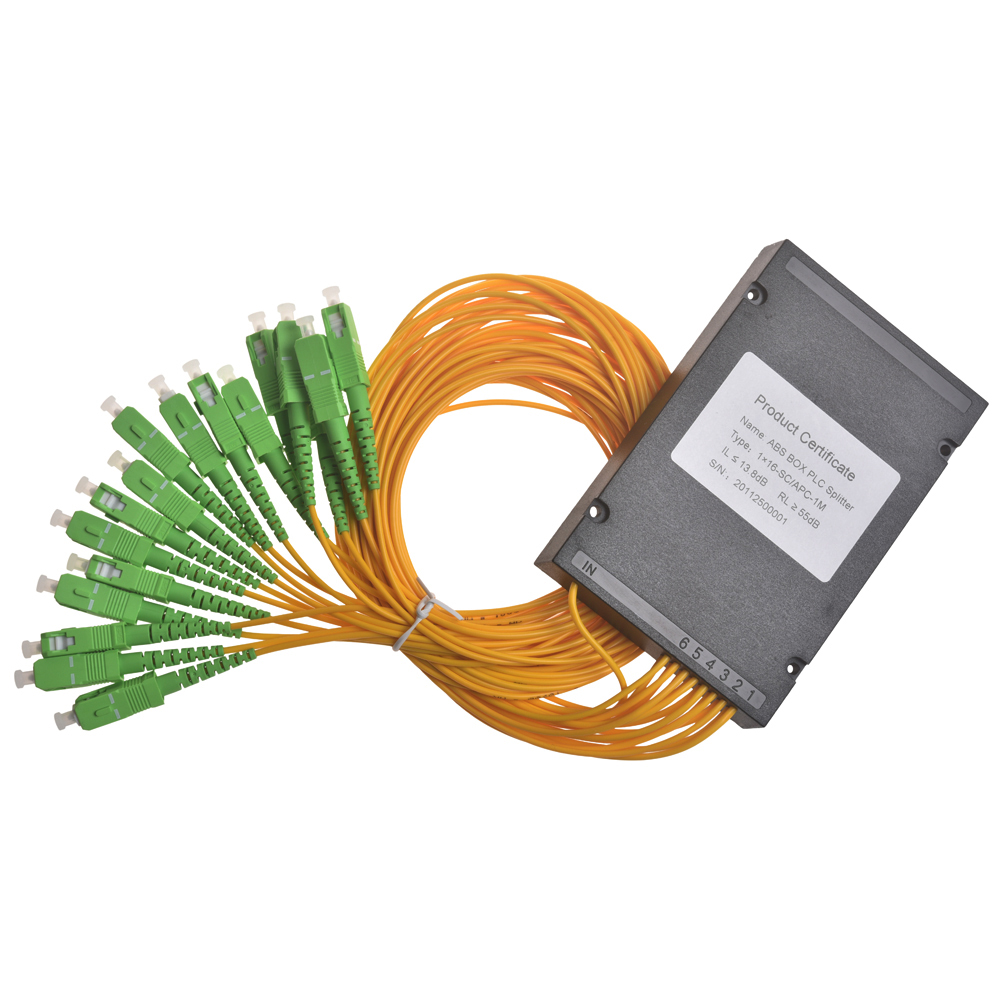

ABS Kutusu Fiber Optik PLC Ayırıcı

Uçtan uca fiber optik çözümlerin lider sağlayıcısı olan Ningbo Goshining Communication Technology Co., Ltd., aşağıdaki gibi yüksek performanslı PLC ayırıcıların tasarlanması ve üretilmesi konusunda uzmanlaşmıştır. ABS Kutusu PLC Fiber Optik Bölücü .

ABS Box PLC Fiber Optik Ayırıcı, ABS (akrilonitril-bütadien-stiren kopolimer) mühendislik plastik muhafazası içinde paketlenmiş, düzlemsel ışık dalga kılavuzu (PLC) teknolojisine dayanan optik pasif bir cihazdır. Temel işlevi, optik gücün düzgün dağılımını sağlamak için bir giriş optik sinyalini belirli bir oranda (1xN veya 2xN gibi) birden fazla çıkış bağlantı noktasına dağıtmaktır. Eve kadar fiber (FTTH) ve binaya kadar fiber (FTTB) gibi pasif optik ağlarda (PON) önemli bir bileşendir.

1. Yapı ve paketleme
Kabuk malzemesi: ABS mühendislik plastiği. Bu malzeme iyi mekanik mukavemet, hafiflik, korozyon direnci, çevresel stres çatlama direnci, mükemmel yalıtım performansı ve yüksek maliyet etkinliği özelliklerine sahiptir.
İç yapı: PLC ayırıcı çipi (genellikle kuvars substrat), giriş/çıkış fiber dizisini (genellikle çıplak fiber veya konektör örgüsü) ve hassas optik hizalama ve sabitleme yapısını içerir.
Ambalaj: Dahili optik bileşenler için fiziksel koruma sağlamak üzere kutu tipi bir tasarımı benimser ve optik kablo bağlantı kutuları, dağıtım çerçeveleri ve ayırıcı kutular gibi yerlere kurulum ve sabitlemeye uygun kurulum ve sabitleme noktalarına (montaj kulakları ve vida delikleri gibi) sahiptir.
Bağlantı noktası yapılandırması: Yaygın bağlantı noktası türleri arasında adaptör bağlantı noktaları (SC/APC, SC/UPC, LC/APC, LC/UPC gibi) veya fiber pigtailler (900μm sıkı tamponlu fiber veya 2,0/3,0 mm optik kablo gibi) bulunur. Tipik bölme oranları 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x4, 2x8, 2x16, 2x32, 2x64 vb.'dir.

2. Çekirdek teknolojisi: Düzlemsel ışık dalga kılavuzu (PLC)
Ningbo Goshining, aşağıdaki özelliklere sahip PLC ayırıcıları üretmek için gelişmiş yarı iletken süreçlerden yararlanır:
PLC ayırıcılar, kuvars yüzeyler üzerinde hassas optik dalga kılavuzu yolları oluşturmak için yarı iletken işlemleri (fotolitografi ve dağlama gibi) kullanır.
Giriş optik sinyali, çoklu çıkış bağlantı noktalarında optik gücün eşit dağılımını sağlamak için dalga kılavuzu yapısı boyunca çok seviyeli bölünmeye tabi tutulur.
Erimiş bükülmüş konik (FBT) ayırıcıyla karşılaştırıldığında, PLC teknolojisi iyi bölme tekdüzeliği, düşük dalga boyuna bağlı kayıp, geniş çalışma bant genişliği (1260nm ila 1650nm'yi kapsayan), iyi kanal tutarlılığı, yüksek kararlılık ve yüksek yoğunluklu bölmeye uygunluk (1x32, 1x64 gibi) avantajlarına sahiptir.

3. Temel performans parametreleri
Tüm Goshining PLC ayırıcıları, endüstri kriterlerini karşılamak için sıkı testlere tabi tutulur:
Çalışma dalga boyu: Genellikle 1260nm ila 1650nm bandı için tasarlanmıştır ve PON sistemlerinde kullanılan 1310nm, 1490nm ve 1550nm dalga boylarıyla uyumludur.
Ekleme kaybı: Optik sinyal ayırıcıdan geçtikten sonra üretilen güç zayıflamasını ifade eder. Tipik değer, bölme oranının artmasıyla birlikte artar (örneğin: 1x8 yaklaşık 10,7dB ± 0,8dB, 1x32 yaklaşık 17,5dB ± 1,5dB'dir).
Tekdüzelik: Her çıkış portu arasındaki ekleme kaybındaki maksimum farkı ifade eder. Tipik değerler genellikle 1,0dB'den az (1xN için) veya 1,5dB'den azdır (2xN için).
Polarizasyona bağlı kayıp: Polarizasyon durumu değişikliği nedeniyle ekleme kaybı değişikliği. Tipik değer 0,3dB'den azdır.
Yönlülük: Giriş portunun sinyal ışığının diğer giriş portlarına sızma derecesi. Tipik değer 55dB'den büyüktür.
Geri dönüş kaybı: Cihazın yansıyan ışığının boyutunu ölçen bir parametredir. APC tipi konnektör kullanıldığında tipik değer 60dB'den yüksektir; UPC tipi konnektör kullanıldığında tipik değer 50dB'den yüksektir.
Çalışma sıcaklığı aralığı: Tipik olarak -40°C ila 85°C, çoğu dış ve iç mekan uygulama ortamının gereksinimlerini karşılar.
Depolama sıcaklığı aralığı: Tipik olarak -40°C ila 85°C.

4. Ana uygulama senaryoları
Eve/binaya/düğüme kadar fiber: FTTH/FTTB/FTTC ağlarında çekirdek bir optik ayırıcı olarak, optik hat terminali (OLT) ile optik ağ terminali (ONT/ONU) arasındaki optik dağıtım noktasına (optik çapraz bağlantı kutusu, ayırıcı kutu ve dağıtım çerçevesi gibi) yerleştirilir.
Pasif optik ağ: BPON, GPON, EPON, 10G PON (XG-PON, XGS-PON, 10G-EPON) gibi standart PON sistemlerinde yaygın olarak kullanılır.
Fiber testi: Laboratuvar veya saha testlerinde gerçek bağlantıdaki optik bölünme kaybını simüle etmek için kullanılır.
Kablolu TV ağı: RF video sinyallerini hibrit fiber koaksiyel ağlarda (HFC) iletin.
Dağıtılmış anten sistemi: Optik sinyalleri birden fazla uzak anten ünitesine dağıtmak için kullanılır.

5. Kurulum ve kullanım için önlemler
Temizleme: Toz kirlenmesini ve ek kayıpları önlemek için kurulumdan önce fiber konektörün uç yüzeyini temizlediğinizden emin olun.
Bükülme yarıçapı: Fiber örgünün veya kablonun aşırı bükülmesinden kaçının ve onu minimum bükülme yarıçapından (genellikle kablo çapının 10-20 katı) daha büyük tutun.
Gerginlik: Pigtail veya kabloya aşırı çekme kuvveti veya yan basınç uygulamaktan kaçının.
Çevre koruma: ABS kabuğun belirli koruma yetenekleri olmasına rağmen, ayırıcının dış mekana veya zorlu ortamlara kurulduğunda sızdırmaz, su geçirmez bir kutuya yerleştirildiğinden emin olmak yine de gereklidir.
Adaptör eşleştirme: Ayırıcı bağlantı noktası adaptör tipinin (SC, LC gibi) ve uç yüz taşlama yönteminin (UPC, APC gibi) bağlı fiber atlama kablosuyla tam olarak eşleştiğinden emin olun.
