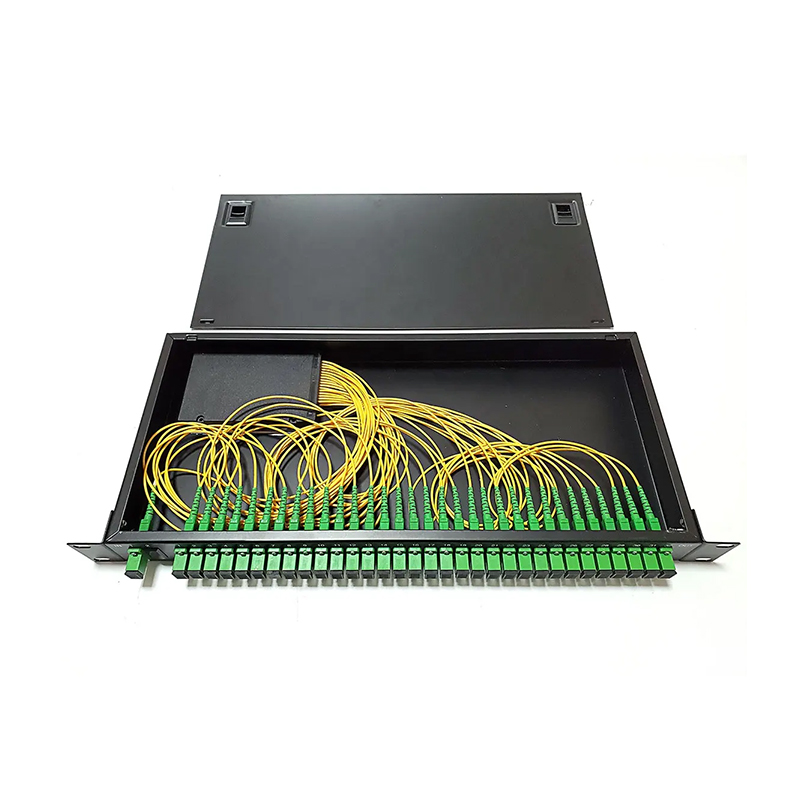

Rafa Monte Edilebilir Fiber Optik PLC Ayırıcı

rafa monte fiber optik PLC (düzlemsel optik dalga kılavuzu) ayırıcı, standart 19 inçlik bir iletişim rafına monte edilen pasif bir optik cihazdır. Temel işlevi, tek bir giriş optik sinyalini birden fazla çıkış bağlantı noktasına (1x4, 1x8, 1x16, 1x32, 1x64 gibi) bölmektir. Çekirdeği, hassas bölünme oranı, dalga boyu duyarsızlığı (1260-1650nm) ve düşük polarizasyona bağlı kayıp özelliklerine sahip, bölünmeyi sağlamak için kuvars bir substrat üzerindeki optik dalga kılavuzu devrelerine dayanmaktadır.

1. Fiziksel yapı ve özellikler
Muhafaza: İyi ısı dağılımı ve elektromanyetik korumaya sahip, standart 19 inç raf genişliğine (genellikle 1U veya 2U yükseklik) sahip metal bir kabuk.
Modüler tasarım: Genellikle esnek konfigürasyonu ve genişletmeyi destekleyen birden fazla bağımsız PLC ayırıcı modül (takılabilir kart veya tepsi tipi gibi) içerir.
Bağlantı Noktası: Giriş/çıkış bağlantı noktaları, kolay kullanım için panelin ön tarafında bulunan standart fiber optik adaptörlerdir (SC/UPC, LC/UPC gibi). Bağlantı noktası yapılandırması açıkça işaretlenmiştir (örneğin: IN, OUT1-OUTn).
Pigtail tipi: Dahili bağlantılarda genellikle bükülmeye dayanıklı tek modlu fiber (G.657.A1/A2 gibi) kullanılır.
Kurulum: EIA-310-D standardına uygun ve vidalarla 19 inç iletişim kabinine/rafına sabitlenen raf montaj kulakları sağlayın.
Goshining Avantajı: Ağ topolojinize uyum sağlamak için özelleştirilebilir bağlantı noktası yapılandırmaları ve bölünmüş oranlar.

2. Temel optik performans parametreleri
Bölme oranı: Net bir bölme oranı (1:4, 1:32 gibi).
Çalışma dalga boyu: Genellikle tek modlu fiberin ana iletişim pencerelerini (O/E/S/C/L bantları) kapsayan 1260 nm ila 1650 nm aralığını destekler.
Ekleme kaybı: Ayırıcıdan geçen sinyalin doğal zayıflaması. Tipik değer, bölme oranının artmasıyla artar (örneğin: 1x8, yaklaşık 10,5dB ± 0,8dB'dir).
Tekdüzelik: Her bir çıkış portu arasındaki ekleme kaybındaki maksimum fark (tipik değer: ≤1,0dB).
Polarizasyona bağlı kayıp: Giriş ışığının polarizasyon durumundaki değişikliğin neden olduğu kayıp değişikliği (tipik değer: ≤0,2dB).
Yönlülük: Giriş portu ile çıkış portu arasındaki izolasyon (tipik değer: ≥55dB).
Geri dönüş kaybı: Giriş portunda yansıtılan optik gücün gelen optik güce oranı (UPC arayüzü için tipik değer: ≥50dB).
Çalışma sıcaklığı aralığı: Tipik olarak -40°C ila 85°C (veya -5°C ila 70°C).
Depolama sıcaklığı aralığı: Tipik olarak -40°C ila 85°C.
Parlayan Kalite: Titiz testler, endüstri lideri tutarlılık ve uzun ömür sağlar.

3. Ana avantajlar
Yüksek yoğunluklu entegrasyon: Alan kullanımını optimize etmek için çok sayıda şube bağlantı noktasını sınırlı bir raf alanına entegre edin.
Merkezi yönetim: Merkezi bir makine odasında, optik dağıtım çerçevesinde (ODF) veya baz istasyonunda birleşik kablolama, bakım ve yönetimi kolaylaştırır.
Yüksek güvenilirlik: PLC çip teknolojisi olgunlaşmıştır, yapı stabildir, hareketli parça yoktur ve servis ömrü uzundur.
Çevreye uyum: Sağlam kasa, iyi bir fiziksel koruma ve sıcaklık stabilitesi sağlar.
İyi tutarlılık: PLC teknolojisi, her kanalın kayıp ve dalga boyu tepkisinin oldukça tutarlı olmasını sağlar.
Geniş çalışma bant genişliği: Mevcut ve gelecekteki ana akım tek modlu fiber iletişim dalga boylarını destekler.

4. Tipik uygulama senaryoları
Eve kadar fiber (FTTH/PON ağı): Tek bir besleyici fiberden merkez ofisteki (OLT tarafı) veya optik dağıtım noktasındaki (ODN'de optik dallanma noktası) birden fazla kullanıcıya (ONU) sinyal dağıtımını gerçekleştirin (yaygın olarak 1310/1490/1550nm kullanılır).
Kablo TV (CATV) optik iletimi: Aşağı bağlantı yayın sinyallerini optik düğümlere dağıtın (yaygın olarak kullanılan 1550 nm).
Fiber optik yerel alan ağı (LAN) ve veri merkezi: Omurga optik fiberlerinin sinyal dağıtımı için kullanılır.
Dağıtılmış anten sistemi (DAS): Optik olarak taşınan RF sinyallerini birden fazla antene dağıtın.
Test etme ve izleme: Sinyalleri aynı anda birden fazla test ekipmanına veya izleme noktasına dağıtın.

5. Kurulum ve dağıtımla ilgili hususlar
Kabin alanı ve ısı dağıtımı: Yeterli raf alanı (U konumu) planlayın ve kabinin iyi havalandırıldığından emin olun.
Fiber yönetimi: Aşırı bükülmeyi (bükülme yarıçapı ≥ 30 mm) ve ek kayıp veya hasarı önlemek amacıyla ekstrüzyonu önlemek amacıyla giriş/çıkış pigtaillerini düzenli bir şekilde düzenlemek için kablo yönetim halkaları ve fiber optik oluklar gibi araçları kullanın. Bakım işlemleri için uygun uzunlukta fiber ayırın.
Bağlantı noktası temizliği: Bağlantıyı kurmadan önce, daha fazla kayıp veya bağlantı arızasına neden olan toz kirliliğini önlemek için fiber optik konektörün uç yüzeyini ve ayırıcı adaptörün içini temizlemek için profesyonel fiber optik temizleme araçlarını kullanın.
Bağlantı işlemi: Fişin adaptöre tam olarak takıldığından ve yerine kilitlendiğinden emin olmak için adaptör tipini (SC/LC gibi) ve uç yüz tipini (UPC/APC gibi) hizalayın.
Etiket tanımlama: Gelecekteki bakım ve sorun giderme işlemlerini kolaylaştırmak için giriş ve çıkış bağlantı noktalarının ilgili ilişkisini ve amacını açıkça işaretleyin.
Test doğrulaması: Kurulumdan sonra, ayırıcı performansının ve genel bağlantının standartları karşılayıp karşılamadığını doğrulamak amacıyla uçtan uca bağlantı kaybı testi gerçekleştirmek için bir optik güç ölçer ve sabit bir ışık kaynağı kullanın.

6. İlgili standartlar ve sertifikalar
design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (standartlar serisi)
IEC 61753-1 ve IEC 61753-021-2/021-3
TIA/EIA-455-B (FOTP serisi)
ITU-T G.671
RoHS (Tehlikeli Maddelerin Kısıtlanması Direktifi)
